Digitales Oszilloskop mit 320 x 240 Auflösung, 2,4-Zoll-TFT-Farbbildschirm, 40 MSa/s Abtastrate, unterstützt Signalgenerator (18 M Bandbreite)

~~59,95€~~

Ähnliches Produkt geliefert von

KSTOOLS Digitalmultimeter - 150.1495

21,58 €

182

Verkauft von Gibson

Produktinformationen

Beschreibung

Allgemeine Beschreibung

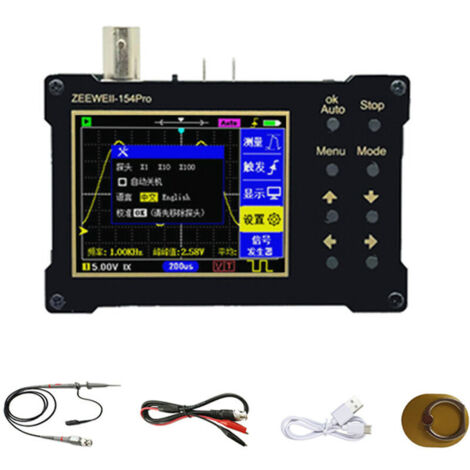

Das digitale Oszilloskop DS0154Pro bietet eine hohe Auflösung von 320 x 240 und einen 2,4-Zoll-TFT-Farbbildschirm. Mit einer Abtastrate von 40 MSa/s und einer Bandbreite von bis zu 18 MHz ist es ideal für verschiedene Anwendungen, darunter MCU-Debugging, Autoreparatur und DIY-Elektronikwettbewerbe. Es unterstützt auch einen integrierten Signalgenerator mit einstellbarer Frequenz von 0–500 kHz und fester Spannung von 3,0 V.

Technische daten

Modell: DS0154Pro

Material: ABS

Bandbreite: 1 MHz / 18 MHz (optional)

Akku: 1 * eingebauter wiederaufladbarer Lithiumakku, 3,7 V, 1000 mAh (nur bei 18 MHz Version)

Hardwarelösung: ARM + FPGA + ADC

Bildschirm: 2,4 Zoll TFT LCD

Kanal: 1

Auflösung: 320 x 240

Abtastrate: 40 MSa/s

Anstiegszeit: <20 ns

Speichertiefe: 16 Kbit

Impedanz: 1 MΩ

Zeitbasis: 50 ns - 10 s

Vertikale Empfindlichkeit: 20 mV/div - 10 V/div

Max. Spannung: ±40 V (x1); ±400 V (x10)

Eingangsimpedanz: 1 MΩ

Triggermodi: Auto / Normal / Einzel

Wellenformmessung: 14 Typen

Scroll-Modus: ≥200 ms

Artikelgröße: 87 x 58 x 18 mm (3,42 x 2,28 x 0,71 Zoll)

Paketgröße (1M-Bandbreitenversion): 150 x 100 x 40 mm (5,91 x 3,94 x 1,57 Zoll)

Paketgröße (18M-Bandbreitenversion): 200 x 110 x 40 mm (7,87 x 4,33 x 1,57 Zoll)

Paketgewicht (1M-Bandbreitenversion): 160 g (5,64 oz)

Paketgewicht (18M-Bandbreitenversion): 250 g (8,82 oz)

Kompatibilität und Zubehör

Packliste (1M-Bandbreitenversion): 1 * Oszilloskop, 1 * Kabel, 1 * Halterung, 1 * Anleitung

Packliste (18M-Bandbreitenversion): 1 * Oszilloskop, 1 * Sonde, 1 * Kabel, 1 * Unterstützung, 1 * Richtlinie

Installation

Die Installation des Oszilloskops erfolgt einfach durch Anschließen der Sonden und Kabel gemäß der beiliegenden Anleitung.

Anwendung

Das Oszilloskop kann für folgende Anwendungen verwendet werden:

Kalibrieren neuer Sonden

Ansteuern von MOSFETs

Ersetzen von Kristallen

Debugging von Stromversorgungen und Wechselrichtern

Weitere Informationen

Der Einstellbereich des Arbeitszyklus beträgt 1 %–99 % und die Genauigkeit liegt bei bis zu 0,1 Hz. Es stehen drei Triggermodi zur Verfügung: automatischer Triggermodus, normaler Triggermodus und Einzel-Triggermodus.
