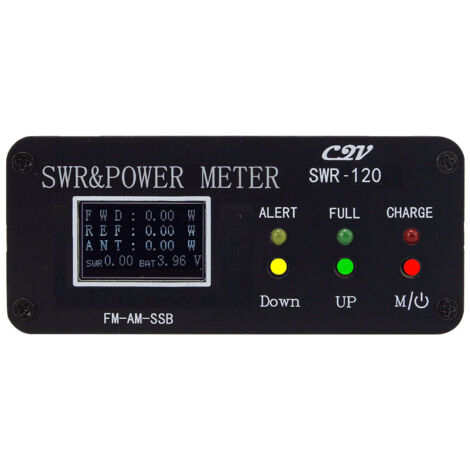

Digitales Reflektometer SWR-120

Digitales Reflektometer SWR-120 – Miniatur-Reflektometer für 1,8–50 MHz-Bänder mit einem Messleistungsbereich von 0,5 W bis 120 W mit eingebauter Batterie.

Dadurch ist es ideal für die Arbeit im Feld. Direkt angezeigt werden: gelieferte Leistung, reflektierte Leistung, an die Antenne übertragene Leistung, Antennenwirkungsgrad, Stehwellenverhältnis (SWR), Batteriespannung erleichtern die Arbeit und ein zusätzliches akustisches Signal über hohe SWR-Koeffizienten ermöglicht die Arbeit, ohne ab und zu auf das Messgerät schauen zu müssen.

Merkmale des Miniaturreflektometers SWR-120:

Das Stehwellenmessgerät ist mit einem Gehäuse aus Aluminiumlegierung ausgestattet, das sich durch hohe Härte, hohe Leitfähigkeit, Verschleißfestigkeit und gute Haltbarkeit auszeichnet.

Klein und tragbar, der eingebaute Akku benötigt keine externe Stromversorgung.

Ausgestattet mit einem großen OLED-Display, das die Sendeleistung, die reflektierte Leistung, die an die Antenne übertragene Leistung, die Antenneneffizienz, stehende Wellen und die Batteriespannung direkt anzeigen kann.

Genauigkeit entspricht den Anforderungen von Amateuren, hohes Stehwellenverhältnis mit Summeralarmfunktion unter Batteriespannung.

Der Anzeigemodus kann auf fünf Arten frei umgeschaltet werden.

Benutzerhandbuch:

• Wenn es eingeschaltet ist, leuchtet beim Laden ein rotes Licht, bei voller Ladung ein grünes Licht und bei eingeschaltetem Gerät ein gelbes Licht.
• Wenn das VSWR kleiner als 1,5 ist, leuchtet die grüne Anzeige, wenn das VSWR größer als 1,5 und kleiner als 2,5 ist, leuchtet die gelbe Anzeige, und wenn das VSWR größer als 2,5 ist, leuchtet die rote Anzeige.
• Wenn das SWR größer als 2,5 und kleiner als 3 ist, ertönt ein intermittierender Alarm, und wenn das SWR größer als 3 ist, ertönt ein Daueralarm.

Technische Daten des digitalen Reflektometers SWR-120:

• Name: SWR-120
• Material: Aluminiumlegierung + Leiterplatte
• Batterie: 1 x 1000 mAh Lithiumbatterie (im Lieferumfang enthalten)
• Frequenzbereiche: 1,8 MHz – 50 MHz (tatsächlich gibt es einen Referenzwert für das V-Segment)
• Leistungsbereiche: 0,5 W – 120 W (bis zu 200 W, Frequenzmodulation, AM-Modus, CW wird für Langzeittests unter 120 W empfohlen, SSB-Modus ist optional)
• Messgenauigkeit: <±5 %
• Stehwellenbereiche: 1,0–99,99
• Zugriffsschnittstelle: SO239
• Ladeschnittstelle: Typ C
• Produktgröße: 63 x 89 x 38 mm/2,48 x 3,50 x 1,50 Zoll
• Paketgröße: 150 x 50 x 50 mm/5,91 x 1,97 x 1,97 Zoll
• Paketgewicht: 200 g/7,05 oz

Im SWR-120 von HamRadioShop enthalten:

• 1 * SWR-120-Messgerät
• 1 * USB-Ladekabel
• 1 * Reisetasche
• 1 * Halterung
