Geschirmte Modulhülse zum Anschluss von LAN-Netzwerkkabeln, Hohlsteckerkategorie 7

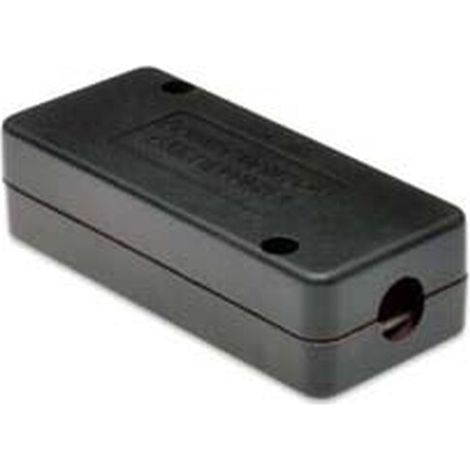

Geschirmtes Modul zum Verbinden von Cat. 7-Kabeln – LSA-Stecker, Box-Format

Das DIGITUS® CAT 7-Verbindungsmodul dient der optimalen Verbindung von geschirmten Datenkabeln. Mit dem Verbindungsmodul kann die Verkabelung verlängert oder beschädigte Kabel durch eine neue Verbindung ersetzt werden, ohne dass der gesamte Kabelabschnitt neu installiert werden muss. Für eine einfache und schnelle Installation ist der Kabelverbinder mit der bewährten LSA-Technologie mit 45°-Winkelkontakt ausgestattet.

• Normen: ISO/IEC 11801 2. Ausgabe, EN 50173-1, EIA/TIA 568-C, 802.3af, 802.3at PoE+

Allgemeine Merkmale:

• Geeignet für die Installation in einem Brüstungskanal, Unterputz- und Aufputzmontage
• Kabelinstallation über farbcodierte LSA-Streifen gemäß EIA/TIA 568 A & B
• Geeignet zum Verbinden von Installationskabeln – Kabelverlängerung, Austausch beschädigter Kabelabschnitte
• Integrierte Zugentlastung für die Installation Geeignet für Kabel mit einem Durchmesser von AWG 22-26

Technische Merkmale:

• Gehäusematerial: ABS UL-94V-0
• RJ45-Buchsenmaterial: ABS UL 94V-0
• RJ45-Buchsenkontakt: vernickelte Phosphorbronze, 0,5 μm vergoldeter Kontakt
• RJ-45-Abschirmung: vernickelte Bronze
• LSA-Flachstecker: Krone LSA+, UL 94V-0, verzinkte Phosphorbronze
• Leiterplatte: FR4, UL 94V-0

Physikalische Eigenschaften:

• Betriebstemperatur: -20 °C bis +70 °C (ISO/IEC 11801, EN 50173-1, ANSI/TIA/EIA 568 C)
• Crimp: > 200 gemäß ISO/IEC 11801, IEC 60603-7-5
• Drahtquerschnitt: 22–26 AWG, massiv und mehrdrähtig
• Isolationswiderstand: > 500 Megaohm
• Kontaktwiderstand: < 20 Milliohm
• Spannungsfestigkeit: 1000 V DC (Kontakt/Kontakt), 1500 V DC (Kontakt/Erde)
