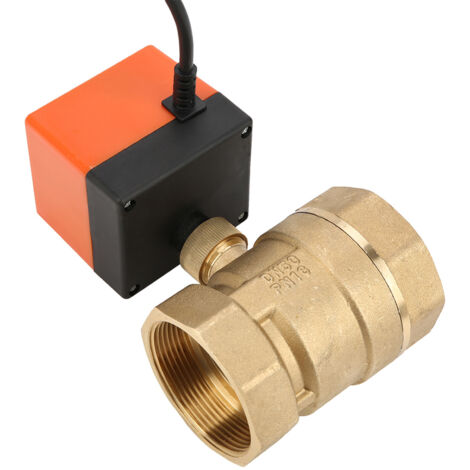

DN50, 2-Wege, 3-adrig, 2-Punkt-Steuerung, 220 V Wechselstrom, Messing, motorisiertes elektrisches Ventil

Willkommen in unserem Shop! Dieses motorisierte Kugelventil dient primär der Steuerung von Wassersystemen in Heizungs-, Lüftungs- und Klimaanlagen. Es ist aus hochwertigem Messing gefertigt und daher robust und langlebig. Das Dreileitermodell bietet eine einzigartige Regelungsmöglichkeit, insbesondere eine Zweipunktregelung, und eignet sich daher hervorragend für automatisierte oder komplexere Systeme. Es ist praktisch in der Anwendung und bietet eine stabile Leistung.

**Merkmale:**

- **Materialien:** Messing (Ventil), Edelstahl 304 (Spindel), Spezialgummi (Dichtung), Aluminiumlegierung (Motorbasis), ABS-Kunststoff (Motorabdeckung).

- **Typ:** 2-Wege, 3-adrig, 2-Punkt-Steuerung.

- **Motor:** Synchronmotor mit Hysterese.

- **Betriebsspannung:** AC 220 V.

- **Leistungsaufnahme:** ≤ 7,5 VA.

- **Nenndruck:** 1,6 MPa.

- **Zulässige Druckdifferenz:** ≤ 0,13 MPa.

- **Geeignete Medien:** Kalt- und Warmwasser.

- **Medientemperatur:** 2 °C bis 90 °C.

- **Umgebungstemperatur:** 0 °C bis 60 °C.

- **Öffnungszeit:** Ungefähr 10 Sekunden.

- **Schließzeit:** Ungefähr 5 Sekunden.

- **Ventilanschluss:** G2 (DN50).

- **Gewicht:** Ungefähr 1412 g / 49,8 oz.

**Verdrahtungsmethode:**

- SR (Zweifarbig): COM (Gemeinsam)

- BR (Braun): Ventil geschlossen

- BL (Blau): Ventil geöffnet

**Lieferumfang:**

1 x Motorisiertes Kugelventil

**Installation (Von einem Fachmann durchzuführen):**

1. 1. Vor der Installation die Stromversorgung trennen.

2. Die auf dem Ventilkörper durch einen Pfeil angegebene Durchflussrichtung beachten.

3. Das Ventil oberhalb der Wasserauffangwanne des Lüfteraggregats montieren.

4. Ventil und Motor dürfen maximal ±60° von der Vertikalen abweichen. Für die Demontage mindestens 30 mm Freiraum nach oben einplanen.

5. Für Wartungsarbeiten ausreichend Platz um das Ventil herum gewährleisten.

6. Nicht zwei oder mehr Ventile parallel schalten. Gegebenenfalls mit einem Relais trennen.

7. Zuerst das Ventil montieren und den Druck mit der Leitung prüfen, dann den Motor montieren.

8. Bei vormontiertem Motor während der Installation oder Justierung keine Kraft anwenden.

9. Den Motor nicht thermisch isolieren, da dies die Wärmeableitung behindert.

10. Den Motor zuverlässig mit einem Kabel von mindestens 1,5 mm² erden. Die geltenden Elektronormen beachten.

11. Nach der Installation prüfen, dann einschalten und eine Trockenjustierung durchführen. Mindestens drei vollständige Öffnungs-/Schließzyklen beobachten.

12. Nach der Trockenjustierung die Justierung mit Wasser durchführen. Die Druckdifferenz im System muss streng auf ≤ 0,13 MPa begrenzt werden, um die Funktionsfähigkeit des Ventils zu gewährleisten.
