Doppelseitige Universal-Prototyp-Leiterplatte 70 x 90 mm (grün)

Rosfix doppelseitige Universal-Prototypenplatine 70 x 90 mm (grün)

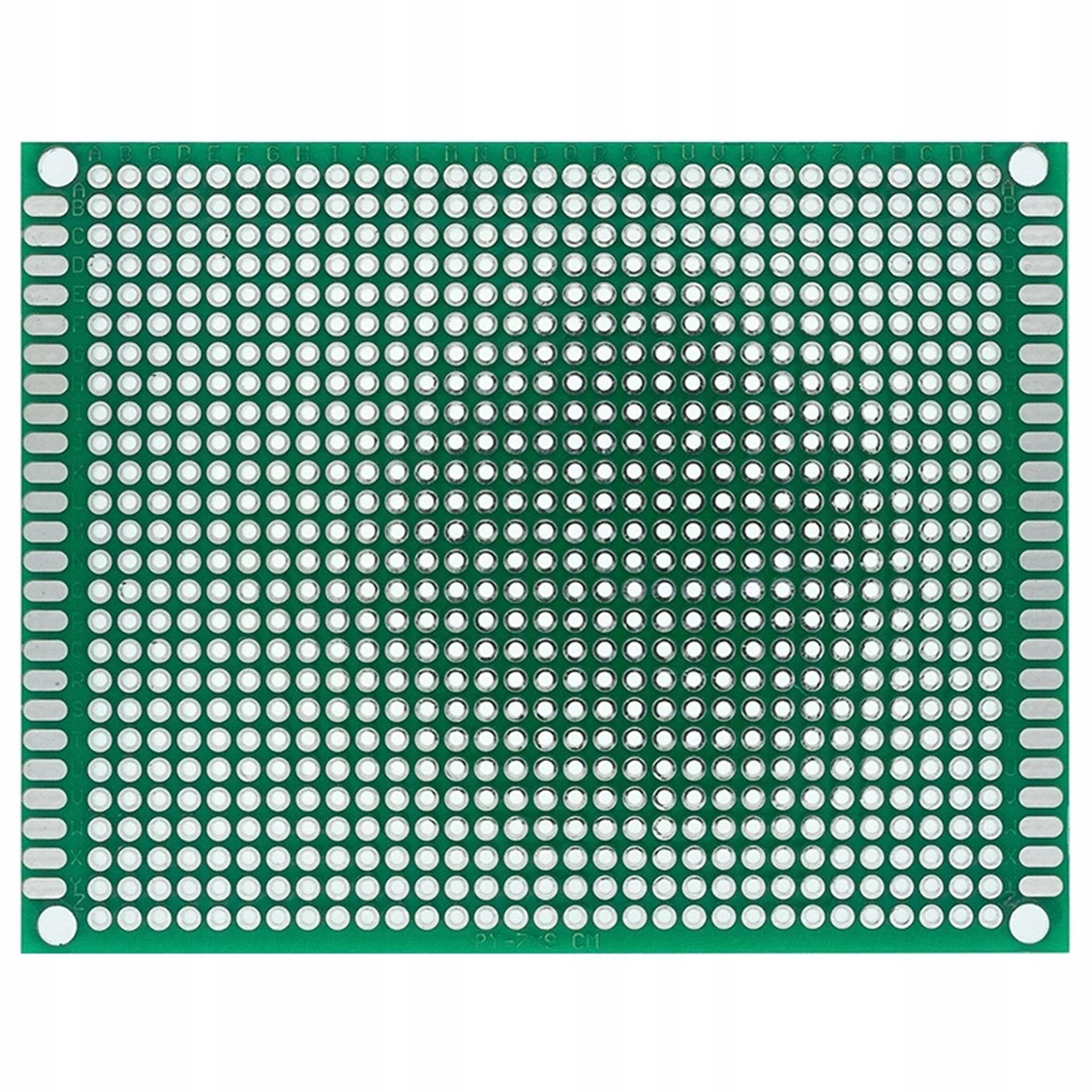

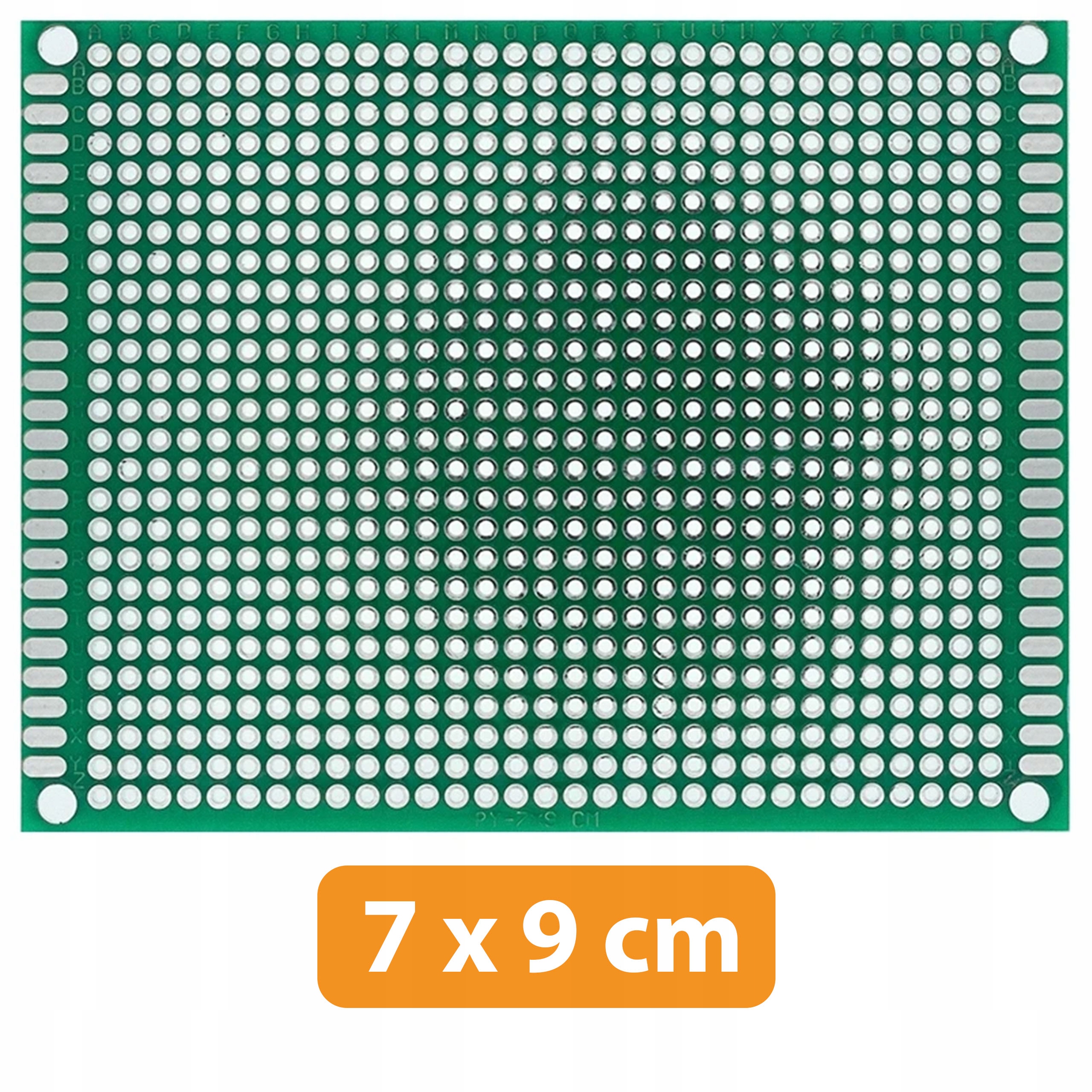

Doppelseitige Universalplatine mit den Abmessungen 70 x 90 mm, bestimmt für den Aufbau von Prototypen aus durchsteckbaren Bauteilen (THT) wie Widerständen, Kondensatoren, LEDs und integrierten Schaltkreisen in DIP-Gehäusen. Die Platine ermöglicht die Montage beliebiger elektronischer Schaltungen dank der Löcher im 2,54-mm-Raster, die in einer rechteckigen Matrix angeordnet sind.

Die Platine ist an jeder der kurzen Seiten mit zwei Reihen ovaler Pads ausgestattet, was das bequeme Anlöten dünner Drähte ermöglicht. Die metallisierten Löcher sind nicht durch vordefinierte Leiterbahnen verbunden, was volle Freiheit bei der Planung der Verbindungen zwischen den Bauteilen bietet.

Zur Herstellung von Brücken zwischen den Lötfeldern kann dünner Draht (Kynar) oder isolierte Litzendrähte verwendet werden. Vier Befestigungslöcher ermöglichen die bequeme Befestigung der Platine im Gehäuse eines Prototyps oder auf einem Sockel.

✳️ Anwendung:

Universalplatinen eignen sich ideal für die Montage dauerhafter elektronischer Schaltungen mittels Löten, während Steckplatinen den Aufbau von Schaltungen ohne Löten ermöglichen, was eine wiederholte Verwendung der Komponenten erlaubt.

✳️ Spezifikation:

• Abmessungen: 70 x 90 mm
• Farbe der Lötmaske: Grün
• Montage: Durchsteckmontage (THT)
• Lochraster: 2,54 mm
• Montagelöcher: 4, symmetrisch in den Ecken angeordnet
