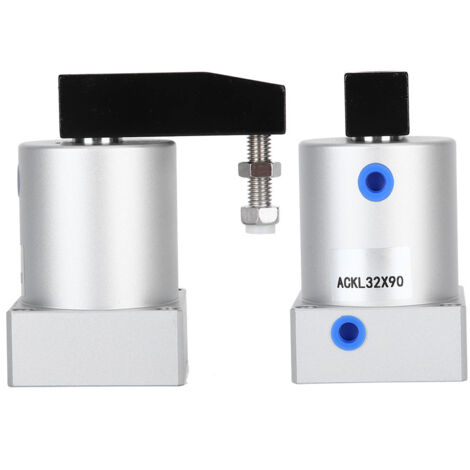

Doppeltwirkender Pneumatikzylinder für Dreh- und Winkelpressen ACK3290R

Willkommen in unserem Shop! Entdecken Sie unseren doppeltwirkenden Drehkeilspannzylinder – ein leistungsstarkes und zuverlässiges Gerät für Ihre industriellen Anwendungen. Dieses Modell ist in zwei Ausführungen erhältlich: ACK32-90L und ACK32-90R. Gefertigt aus hochwertigen Materialien, ist dieser Zylinder robust, langlebig und zeichnet sich durch eine lange Lebensdauer aus. Dank seiner kompakten Größe ist es leicht zu transportieren, zu lagern und vor Ort einzusetzen.

**Detaillierte technische Daten:**

* **Innendurchmesser:** 32 mm (ca. 1,3 Zoll)

* **Außendurchmesser der Kolbenstange:** 16 mm (ca. 0,6 Zoll)

* **Funktionsart:** Doppeltwirkend

* **Arbeitsmedium:** Luft (gefiltert durch ein Filtersieb mit mindestens 40 μm Maschenweite)

* **Maximaler Betriebsdruck:** 1,0 MPa (145 psi), mit einem Betriebsbereich von 0,15 bis 1,0 MPa (22–145 psi). Die garantierte Druckfestigkeit beträgt 1,5 MPa (215 psi).

* **Maximale Betriebsgeschwindigkeit:** 200 mm/s, optimal auf Ihre Bedürfnisse abgestimmt. Der empfohlene Geschwindigkeitsbereich liegt zwischen 50 und 200 mm/s.

* **Betriebstemperatur:** -20 °C bis +80 °C

* **Hubtoleranz:** 1,0 mm

* **Drehwinkeltoleranz:** ±1,5°

* **Dämpfungstyp:** Keine

* **Anschlussgröße:** PT1/8

**Installations- und Bedienungsanleitung:**

Um optimale Leistung und eine lange Lebensdauer zu gewährleisten, beachten Sie bitte folgende Hinweise:

1. Das Werkstück darf nur während des Spannhubs, nicht während des Drehhubs, eingespannt werden.

2. Die Spannfläche muss senkrecht zur Zylinderachse stehen. Sobald das Werkstück eingespannt ist, darf es nicht mehr bewegt werden.

3. Spülen Sie die Leitungen vor dem Anschließen gründlich durch, um Verunreinigungen zu entfernen, die in den Zylinder gelangen könnten.

4. Verwenden Sie Druckluft, die durch einen Filter mit einer Partikelgröße von mindestens 40 μm gefiltert wurde.

5. Schützen Sie den Zylinder bei längerer Lagerung vor Rost, indem Sie die Ein- und Auslassöffnungen verschließen und das Ende der Kolbenstange mit Rostschutzöl einreiben.

**Ihre Bestellung umfasst:**

1 x Pneumatikzylinder.
