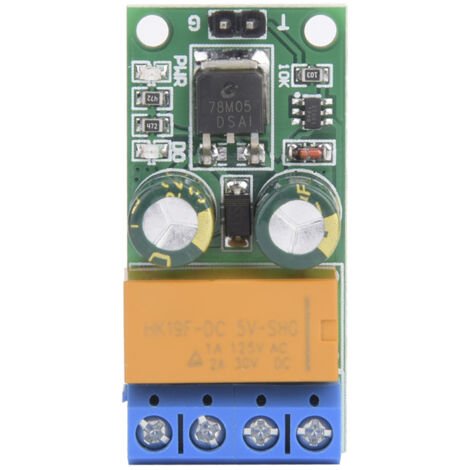

DR55B01 Vorwärts- und Rückwärtsmotorsteuerungsmodul, selbstverriegelndes Polaritätsrelais (6-24V)

Funktionen:

1. Dies ist ein selbstsicherndes (bistabiles) Polaritätsumkehrrelais. Einmaliges Auslösen kehrt die Polarität am Ausgang um (und hält sie); erneutes Auslösen stellt sicher, dass der Ausgang dem Eingang entspricht (und hält).
2. Selbstsichernder (bistabiler) Polaritätsumkehrregler; das Modul steuert einfach den Vorwärts- und Rückwärtsbetrieb (Start und Stopp werden durch Ein- und Ausschalten der Stromversorgung gesteuert).
3. Mit Betriebsanzeige und Polaritätsumkehranzeige.
4. Niedrigpuls-Steuerungsmodus für mehr Bedienkomfort.
5. Hergestellt aus hochwertigen elektronischen Bauteilen, stabile und zuverlässige Leistung

Spezifikationen:

Artikeltyp: CW/CCW-Steuermodul
Optionale Eingangsspannung: DC 5 V (5-V-Version), DC 6–24 V (12-V-Version)
Betriebsstrom des Moduls: Vorwärts 2 mA, Rückwärts 35–40 mA
Lastspannung: Entspricht der Ausgangsspannung
Laststrom: Maximal 2 A (Motor mit Betriebsanzeige und Verpolungsanzeige)
Steuermodus: Niedrigpulssteuerung
Größe: Ca. 43 x 21 x 16 mm / 1,7 x 0,8 x 0,6 Zoll
Gewicht: 13,5 g / 0,5 oz (ca.)
Pinbelegung:
I+: Stromeingang +;
I-: Spannungseingang -;
O+: Stromausgang + (Ausgang bei umgekehrter Polarität ist -);
O-: Stromausgang - (Ausgang bei umgekehrter Polarität ist +);
G: Masse für Triggersignal;
T: Eingang für Triggersignal (0,2 bis 2 Sekunden langer Low-Impuls).
Anleitung:
1. Nach dem Einschalten ist Ausgang = Eingang. Drücken Sie die Triggertaste. Die Polarität des Ausgangs wird umgekehrt. Drücken Sie die Taste erneut. Ausgang = Eingang. Drücken Sie die dritte Taste. Triggerung, umgekehrte Polarität des Ausgangs usw.
2. Schalten Sie die Stromzufuhr ab und stoppen Sie die Ausgabe.

Lieferumfang:

1 x CW/CCW-Steuermodul

Hinweis:

1. Für einen stabilen Modulbetrieb muss die Stromversorgung die doppelte Leistung der Last liefern. Bei einem Motor als Last ist eine Stromversorgung mit mehr als der dreifachen Leistung erforderlich.2. Der maximale Laststrom beträgt 2 A. Bei einem Motor beträgt der maximale Laststrom 1 A.3. Das Modul kann nur Vorwärts- und Rückwärtslauf steuern (Starten und Stoppen erfolgen durch Ein- und Ausschalten).
