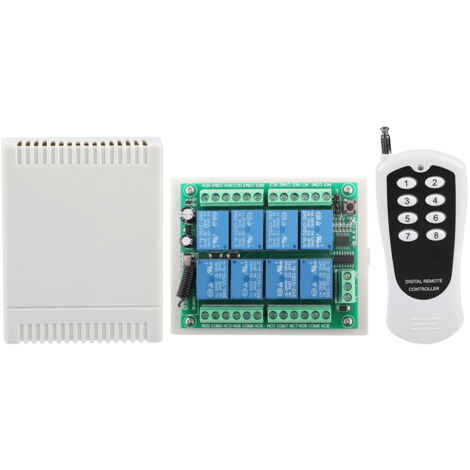

Drahtlose 8-Wege-Multifunktions-Lernfernbedienung für Relais und Empfänger

Willkommen in unserem Shop!

Entdecken Sie unseren leistungsstarken 8-Wege-Fernschalter für zuverlässige und vielseitige Steuerung. Dieses intelligente Steuermodul arbeitet mit 12 V und bietet dank sorgfältiger Konstruktion und hochwertiger Komponenten exzellente Stabilität.

**Hauptmerkmale:**

- **Design und Leistung:** Ausgestattet mit einem High-End-Mikrocontroller (MCU) mit wiederbeschreibbarem Flash-Speicher. Das Komponentenlayout ist übersichtlich und die Verdrahtung sauber.

- **Stabile Steuerung:** Der Relaisansteuerchip verwendet einen Hochstrom-Chip, der eine stabilere Mehrkanalsteuerung gewährleistet.

Die Anschlüsse sind mit Schraubkappen, Laschen und hochisolierendem Kunststoff ausgestattet.

- **Sensibler Empfang:** Das Empfangsmodul verfügt über einen hochsensiblen Chip für stabile Leistung und hohe Zuverlässigkeit.

- **Kompakt und robust:** Trotz seiner geringen Größe vereint es hohe Leistung mit stabilem Betrieb und hat mehrere strenge Testzyklen durchlaufen.

- **Effizienz:** Verbessert die Arbeitseffizienz erheblich und macht die Mehrkanalsteuerung komfortabler und einfacher zu bedienen.

**Technische Daten:**

- Typ: 8-Wege-Lernfernschalter

- Modell: CJR-1208

- Betriebsspannung: 12 V DC

- Betriebsfrequenz: 433 MHz MHz

- Gesamtlastleistung: 500 W

- Reichweite der Fernbedienung: 100 Meter

- Betriebsmodi: Tippbetrieb, Selbstverriegelung, Verriegelung

- Gewicht: ca. 208 g

- Abmessungen der Leiterplatte: ca. 10 x 8 x 2,8 cm

**Lieferumfang:**

1 x 8-Wege-Lernfernbedienung

1 x Fernbedienung

(Jedes Datenbit entspricht einem Relais)

**Kurzanleitung:**

1. **Einschalten:** Schließen Sie das 12-V-Gleichstromnetzteil an die Klemmen „+“ und „-“ an. Die LED-Anzeige leuchtet auf.

2. **Koppeln:** Drücken Sie die Lerntaste (KEY) auf der Steuerplatine. Die LED-Anzeige erlischt, was signalisiert, dass sich der Mikrocontroller im Kopplungsmodus befindet. Drücken Sie eine beliebige Taste der Fernbedienung mit derselben Frequenz. Die LED-Anzeige blinkt viermal und leuchtet dann dauerhaft, um die erfolgreiche Kopplung zu bestätigen. 3. **Test:** Drücken Sie die Tasten der gekoppelten Fernbedienung. Das entsprechende Relais auf der Steuerplatine aktiviert die vom Benutzer gewählte Funktion. Die Platine gibt ein Schaltsignal aus. Für einen aktiven Ausgang ist zusätzliche Verkabelung erforderlich.

**Funktionsauswahl (über Jumper):**

- Funktion 1: 8 Kanäle kurzzeitig aktiv (Jumper entfernt).

- Funktion 2: 8 Kanäle verriegelt (Jumper 1-2 kurzgeschlossen).

- Funktion 3: 8 Kanäle verriegelt (Jumper 3-4 kurzgeschlossen).

- Funktion 4: 4 Kanäle kurzzeitig aktiv + 4 Kanäle verriegelt (Jumper 1-2 UND 3-4 kurzgeschlossen).

**Hinweise:**

Bitte beachten Sie, dass geringfügige Messfehler möglich sind. Außerdem werden ältere und neuere Modelle dieses Produkts nach dem Zufallsprinzip versendet. Vielen Dank für Ihr Verständnis.
