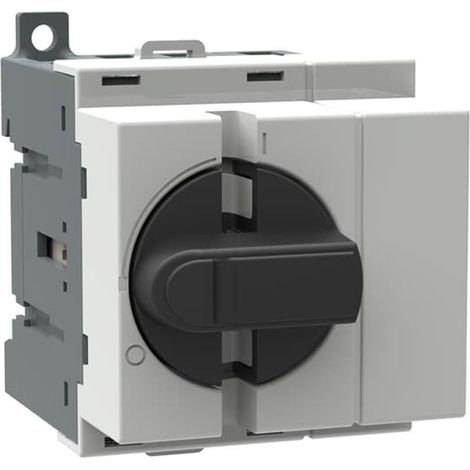

Abb Drehschalter 4-polig 40A 16A DC 500V M970570

Produkt nicht auf Lager

Produktinformationen

Beschreibung

Abb-Drehlasttrennschalter mit den folgenden Merkmalen:

Nennbetriebsstrom AC-21A (Ie): (380 ... 415 V) 40A
Konventioneller thermischer Strom in freier Luft (Ith): q = 40 °C 40A
Konventioneller thermischer Strom (Ithe):Vollständig geschlossen 40A
Stoßspannungsfestigkeit (Uimp):8 kV
Bemessungsisolationsspannung (Ui): gemäß IEC/EN 60664-1 750V
Nennbetriebsspannung: Hauptstromkreis 750 V
Bemessungskurzschlusseinschaltvermögen (Icm):(690 V) 0,71 kA
Bemessungs-Kurzzeitstromfestigkeit (Icw):für 1 s 0,5 kA
Bedingter Nennkurzschlussstrom (Inc): (40 A abgesichert, ≤415V) 50 kA, (25 A abgesichert, 690V) 50 kA
Verlustleistung: bei Nennbetriebsbedingungen pro Pol 1,6 W
Verschmutzungsgrad: 3
Grifftyp: Griff und Stiel nicht enthalten

Sie sind für die Freischaltung von Stromleitungen gemäß EN 60947-3 ausgelegt und ermöglichen die sichere Wartung nachgeschalteter Geräte sowie die Laststeuerung.

Der schnelle und sichere Öffnungsmechanismus garantiert sowohl bei Wechselstrom als auch bei Gleichstrom eine sehr hohe Leistung. Die Serie kann mit Hilfskontakten und einem Türschloss ausgestattet werden.

Bei den Versionen mit einer Belastbarkeit von mehr als 40 A ermöglicht der serienmäßig mitgelieferte Drehknopf die Funktion "Türschloss" mit der Möglichkeit, ein Vorhängeschloss einzusetzen.

Weitere technische Merkmale:

Vierte Pole Position: Rechte Seite
Vierter Pol Typ: Geschaltet - Gleichzeitige Funktion
Kontrolle (): Mechanismus auf der Oberseite des Schalters
Abstand zwischen den Phasen: Standard
Position der Leitungsanschlüsse: Oben rein - Unten raus
Unten rein - oben raus
Betriebsart: Frontbetrieb
Referenznormen: IEC 60947-3 / UL 508 / CSA C22.2 Nr. 14
Sonderfunktionen: Nein
Montageart: Sockelmontage
Anzahl der Pole: 4
Kabelquerschnitt: Cu 0,75...10 mm²
Schutzart: Vorderseite IP20
Klemmenart: Schraubklemmen
Anzugsdrehmoment: nach IEC 60947-1 0,8 N-m
Mechanische Lebensdauer: 20000 Zyklen
Schlosstyp: Nein

Nennbetriebsstrom AC-22A (Ie):

(380...415V) 40A
(500V) 40A
(690V) 40A

Nennbetriebsstrom AC-23A (Ie):

(380...415V) 23A
(500V) 23A
(690V) 12A

Nennbetriebsstrom AC-23a (Pe):

(220...240V) 5,5 kW
(400...415V) 11 kW
(500V) 11 kW
(690V) 11 kW

Abmessungen und Gewicht:

Breite: 68 mm
Höhe: 48 mm
Tiefe: 73 mm
Nettogewicht: 0,125 kg

Spannung : 500VAC
Pole : 4P
Schutzart : IP20
Ampere : 40A
Stromkreisschutz : Trennschalter
Betriebsspannung : DC

Eigenschaften

Marke
ABB
Farbe
Grau
Höhe
48 mm
Schutzklasse
IP20
Stromstärke
40 A
Breite
68 mm
Material
Metall
Art der ElektroInstallation
Sichtbar
Anzahl der Pole
4
Gewicht
125 g
Leistung
1.6 W
Elektrische Spannung
500 V
Schaltertyp
Trennschalter
Art des Kontakts
Normalerweise Geschlossen
ManoMano Art.-Nr
ME1139785
MMID
626020278598
Herstellerreferenz
ABB M970570
EAN
6417019158419
