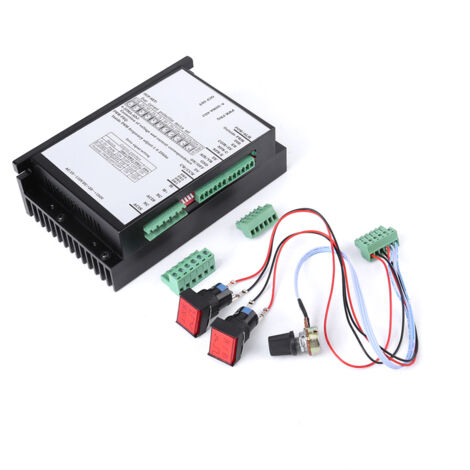

Drehzahlreglerplatine für 2000W AC20-110V Bürsten-Gleichstrommotor, PWM-SPS-Steuerung

Merkmale: Dieser PWM-Gleichstrommotor-Drehzahlregler (Modell DM103AH) dient primär zum Ansteuern von Bürsten-Gleichstrommotoren. Er ist für den Einsatz mit Motion-Control-Boards oder speicherprogrammierbaren Steuerungen (SPS) zur Ansteuerung von Gleichstrommotoren konzipiert. Er bietet Drehzahlregelung, Start/Stopp, Rechts-/Linkslauf, Rotorblockierungsalarm, Überstrom- und Kurzschlussschutz sowie eine Statusanzeige. Der Regler kann mit verschiedenen Motion-Control-Boards, SPS oder als Standalone-Gerät verwendet werden. Er ist kompatibel mit einer Reihe von Bürsten-Gleichstrommotoren von 20 bis 110 V und einer Nennleistung unter 2000 W. Die Bedienung erfolgt entweder eigenständig über einen externen Schalter und Taster oder mit einer SPS, einem Motion-Control-Board oder einem Industrie-PC. Dank umfassender Anschlussmöglichkeiten ermöglicht er den Anschluss externer Stromversorgungen von 0 bis 5 V, 0 bis 10 V, 4 bis 20 mA, eines PWM-Signals und eines externen Potentiometers (manuelle Steuerung) und bietet somit 5 Drehzahlregelungsmodi. Der Regler verfügt über einen Ein-/Ausschalter, einen Anschluss für Rechts-/Linkslauf und einen Schutzausgang. Er ist sowohl mit Wechsel- als auch mit Gleichstrom kompatibel und schließt Kurzschlüsse durch Verpolung aus. Sein breiter Versorgungsspannungsbereich reicht von 15 V bis 110 V AC (50/60 Hz) und von 20 V bis 150 V DC. Eine Betriebsanzeige leuchtet grün für Betrieb, rot für Alarme. Der Regler kann auch zum Betrieb von Heizelementen in Heizkesseln, Vibrationsplatten oder elektromagnetischen Maschinen verwendet werden. Er ist für nicht-kapazitive Lasten bis 2 kW geeignet. Hinweise: 1. Hochspannungsanschluss: M-: Motor negativ; M+: Motor positiv (Grenzlast: 2 kW, Nennlast: 1,5 kW; zum Umkehren der Drehrichtung die beiden Drähte vertauschen); NC: frei; ACIN: Stromeingang (unabhängig von „+“ und „-“). Stromversorgung: 15–110 V AC (50/60 Hz), 20–150 V DC. 2. Analogeingang: 5 V: 5-V-Ausgangspin für die Stromversorgung; AIN/VR: Analogeingang. Dieser Anschluss ermöglicht den Anschluss von drei Signalarten zur Drehzahlregelung. Bei Verwendung eines 0–5-V- oder 0–10-V-Spannungssignals oder eines 4–20-mA-Stromsignals zur Drehzahlregelung ist ein 4-poliger DIP-Schalter erforderlich. 1) Drehzahlregelung per Potentiometer: Schließen Sie 5 V, AIN/VR und GND an die drei Pins eines 10-kΩ-Potentiometers an, um die Drehzahl manuell zu regeln. Stellen Sie gleichzeitig den 4-poligen DIP-Schalter auf „0–5 V – PWM“ (SW1: EIN, SW2: AUS, SW3: AUS, SW4: EIN). 2) Eingang eines 0–5-V- oder 0–10-V-Spannungssignals zur Drehzahlregelung: Schließen Sie AIN/VR an das Spannungssignal und GND an Masse an. Stellen Sie gleichzeitig den 4-poligen DIP-Schalter auf „0~5V - PWM“ ein (SW1 - EIN, SW2 - AUS, SW3 - AUS, SW4 - EIN). Für den 0-5V-Spannungseingang ist kein Widerstand erforderlich; verbinden Sie ihn direkt mit AIN/VR und GND. Für den 0-10V-Spannungseingang müssen zwei Widerstände hinzugefügt werden, wie im untenstehenden Schaltplan dargestellt: 3) 4-20mA-Eingangssignal für die Drehzahlregelung. AIN/VR wird an das Stromsignal, GND an Masse angeschlossen. Stellen Sie gleichzeitig den 4-poligen DIP-Schalter auf „4-20mA - PWM“ ein (SW1 - AUS, SW2 - EIN, SW3 - AUS, SW4 - EIN). GND: Gemeinsame Masse (stromführende Masse, nicht berühren, wenn das Gerät eingeschaltet ist). EIN/AUS: Motor ein/aus. Kann an einen externen Schalter angeschlossen werden. Wenn keine Verbindung zu Masse besteht, läuft der Motor. Wenn der Motor mit Masse (GND) verbunden ist, steht er. Der externe Ein-/Ausschalter wird an die Ein-/Aus- und Masse-Pins angeschlossen. 5V: 5V-Stromversorgungsausgang. CW/CCW: Anschluss zur Steuerung der Motordrehrichtung (im Uhrzeigersinn/gegen den Uhrzeigersinn). Zum Schutz der Motorkohlen wird ein minimales Steuerintervall von 1,5 Sekunden empfohlen. Der externe CW/CCW-Schalter wird an die Pins CW/CCW und 5V angeschlossen. 3. Digitaler Steueranschluss (Isolation): Externes PWM: Externer PWM-Signaleingang zur Drehzahlregelung. PWM-Tastverhältnis: 0 bis 100 %. PWM-Frequenzbereich: 800 Hz bis 30 kHz (16 kHz für optimale Effizienz im niedrigen Pegel empfohlen). Verwendung externer PWM-Signale zur Drehzahlregelung: Ein 4-poliger DIP-Schalter wird auf „0~5V - PWM“ konfiguriert (SW1 - EIN, SW2 - AUS, SW3 - AUS, SW4 - EIN). DIR: Anschluss zur Steuerung der Motordrehrichtung. Aktiver Low-Pegel. Zum Schutz der Motorkohlen wird ein minimales Steuerintervall von 1,5 Sekunden empfohlen. Bei Verwendung eines externen PWM-Signaleingangs kann ein Ein-/Ausschalter zur Steuerung der Drehrichtung (im Uhrzeigersinn/gegen den Uhrzeigersinn) verwendet werden. Die beiden Drähte des Schalters werden an DIR bzw. COM+5V angeschlossen. EN: Motoraktivierungs-Steuerpin. Bei Low-Pegel läuft der Motor nicht. Low-Pegel aktiv. Bei nicht angeschlossenem oder High-Pegel läuft der Motor. Bei Verwendung eines externen PWM-Signaleingangs kann ein Ein-/Ausschalter zur Steuerung von Start/Stopp verwendet werden. Die beiden Drähte des Schalters werden an EN bzw. COM+5V angeschlossen. COM+5V: Gemeinsamer Draht für die drei oben genannten Steuersignale. Beim Anschluss an eine 24-V-SPS muss der Pin mit einem 1,5 kΩ bis 3 kΩ-Widerstand in Reihe geschaltet werden. NPN-C: Der NPN-Transistor gibt das Alarmsignal aus. Im Alarmfall leitet der Transistor. Maximalstrom: 15 mA. Spannungsbereich: 3,3 V bis 24 V. NPN-E: Der Emitter des NPN-Transistors gibt das Alarmsignal aus. 4. DIP-Schaltereinstellungen: 1) Einstellungen für analoge Steuersignale: 0–5 V – PWM: Bei einer Eingangsspannung von 0 bis 5 V oder 0 bis 10 V bzw. bei Anschluss eines externen Potentiometers zur manuellen Drehzahlregelung lauten die Einstellungen: SW1-EIN, SW2-AUS, SW3-AUS, SW4-EIN. 4–20 mA – PWM: Bei Drehzahlregelung mit einem Strom von 4 bis 20 mA lauten die Einstellungen: SW1-AUS, SW2-EIN, SW3-AUS, SW4-EIN. 2) Einstellungen für digitale Steuersignale: Externes PWM: Bei Drehzahlregelung mit einem externen PWM-Eingangssignal lauten die Einstellungen: SW1-AUS, SW2-AUS, SW3-EIN, SW4-AUS. 5. Einstellungen für Überstrom-, Stromeingangs- und PWM-Frequenzpotentiometer: 1) Einstellung des Überstrom-/Sperrschutzpotentiometers (OCP-SET): Mit diesem Potentiometer lässt sich der Überstromschutz des Motors einstellen. Das OCP-SET-Potentiometer dient dazu, den Motor im Falle von Überstrom oder Rotorblockierung zu stoppen und ihn sowie den Antrieb vor Überhitzung zu schützen. Gleichzeitig wird ein Schutzsignal an die PC-Steuerung gesendet, um die SPS oder die Steuerplatine zu schützen. Einstellung der Position des „OCP-SET“-Potentiometers. Hinweise: A: Bürstenbehaftete Gleichstrommotoren weisen im Allgemeinen einen hohen Anlaufstrom und einen hohen Rücklaufstrom auf. Dieser Strom kann typischerweise etwa das Fünffache des Leerlaufstroms des Motors oder sogar mehr betragen. Daher empfiehlt es sich, diesen Strom bei der Einstellung des Überstromschutzes zu erhöhen. B: Stellen Sie die Drehzahl je nach Situation auf den Maximalwert ein. Sobald die Drehzahl auf Maximum eingestellt ist, schalten Sie den Motor aus und anschließend ohne Schutzschaltung wieder ein. Der Sollwert liegt knapp über der leuchtenden roten Kontrollleuchte. Falls Sie diese Funktion nicht benötigen oder die Motorlast voraussichtlich stark schwankt, drehen Sie das Potentiometer einfach im Uhrzeigersinn bis zum Maximum. 2) 4-20 mA Signaleingangspotentiometer (4-20 mA - ADJ): Signalanpassungseinstellungen: Aktuelles Eingangssignal für die Drehzahlregelung „4~20 mA-ADJ“. Potentiometereinstellung: Bei Verwendung des Potentiometers zur Drehzahlregelung über ein 4-20 mA-Signal ist die Übereinstimmung zwischen Steuersignal und Drehzahl gewährleistet. In der Regel ist keine Einstellung erforderlich. Sollten Sie eine Abweichung zwischen der tatsächlichen Drehzahl und dem Steuersignal feststellen, können Sie das Potentiometer geringfügig nachjustieren. 3) Einstellen der PWM-Signal-Eingangsfrequenz (PWM - FRQ): Im externen PWM-Eingangsmodus (manuelle Drehzahlregelung über Potentiometer, Drehzahlregelung über 0-10 V/0-5 V Spannung oder Drehzahlregelung über 4-20 mA Strom) wird die Motordrehzahl mithilfe des vom internen Mikrocontroller erzeugten PWM-Signals geregelt. Die PWM-Frequenz wird anschließend mit dem Potentiometer eingestellt. Der Standardwert beträgt 16 kHz. Eine Änderung dieses Werts wird generell nicht empfohlen, da sie das Betriebsgeräusch, den Wirkungsgrad und die Resonanzfrequenz des Motors beeinflusst. Sie können diese Einstellung ändern, wenn die Standardparameter nicht geeignet sind. Drehen Sie das Potentiometer im Uhrzeigersinn, um die Frequenz zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern. Der Einstellbereich liegt zwischen 2 und 20 kHz. Weitere Einstellungen: 1. Kompatibel mit AC- und DC-Eingängen. Spannungsbereich: DC: +20 V bis +150 V; Wechselstrom: 15 V bis 110 V. 1) Zur Umwandlung von 220 V/380 V in 110 V wird üblicherweise ein Transformator verwendet. 2) In einigen Ländern beträgt die Netzspannung 115 V, 120 V oder 127 V, was den Antrieb beschädigen würde. Beispielsweise kann dieser Antrieb in Japan direkt an das Stromnetz angeschlossen werden, in den USA jedoch nicht. 3) Daher wird empfohlen, einen Transformator zu verwenden, um die Netzspannung auf unter 110 V zu reduzieren und den Antrieb damit zu betreiben. 4) Die Nennleistung des Transformators hängt von der Motorlast ab. Sie entspricht in der Regel der Nennleistung des Motors geteilt durch 0,8 und kann etwas höher ausfallen. Beispielsweise sollte für einen 500-W-Motor (500 / 0,8 = 625 W) ein 600-W- oder 650-W-Transformator gewählt werden. Externe Ansteuerung: Der Frequenzumrichter kann zur Drehzahlregelung mit einer speicherprogrammierbaren Steuerung (SPS), einer MACH3-Steuerplatine oder einem SCM verwendet werden. Für eine SPS: Konfigurieren Sie den 4-poligen DIP-Schalter im Modus „Externes PWM“ (SW1-AUS, SW2-AUS, SW3-EIN, SW4-AUS). 1) COM+5V: Schließen Sie einen Widerstand (1,5 kΩ bis 3 kΩ) in Reihe mit COM oder der 24-V+-Versorgung der SPS an. Externes PWM: Verbinden Sie das PWM-Signal mit dem Ein-/Ausgangsanschluss der SPS. 2) Verwenden Sie einen IO1-Anschluss (High/Low-Pegel) zum Anschluss von DIR. 3) Verwenden Sie einen IO2-Anschluss (High/Low-Pegel) zum Anschluss von EN. Für eine MACH3-Steuerplatine: Konfigurieren Sie den 4-poligen DIP-Schalter im Modus „Externes PWM“ (SW1-AUS, SW2-AUS, SW3-EIN, SW4-AUS). COM+5V: Schließen Sie das 5V-PWM-Signal von der MACH3-Steuerplatine an. Externes PWM: Schließen Sie das PWM-Signal von der MACH3 an (einige Platinen verwenden Anschluss P1, andere Anschluss P17). Lieferumfang: 1 x Drehzahlregler. Hinweis: Bitte beachten Sie, dass ältere und neuere Versionen dieses Produkts nach dem Zufallsprinzip versendet werden. Stellen Sie sicher, dass dies für Sie akzeptabel ist, bevor Sie bestellen. 1. Dieser PWM-Drehzahlregler für Gleichstrommotoren (Modell DM103AH) dient primär zum Ansteuern von Bürsten-Gleichstrommotoren. Er ist für Motion-Control-Platinen oder speicherprogrammierbare Steuerungen (SPS) konzipiert. 2. Er bietet Drehzahlregelung, Start/Stopp, Rechts-/Linkslauf, Rotorblockierungsalarm, Überstrom- und Kurzschlussschutz sowie eine Statusanzeige. 3. Dieser Drehzahlregler kann mit verschiedenen Motion-Control-Platinen und speicherprogrammierbaren Steuerungen (SPS) verwendet oder eigenständig betrieben werden. 4. Es ist mit verschiedenen Bürsten-Gleichstrommotoren von 20 bis 110 V und einer Nennleistung unter 2000 W kompatibel. 5. Ausgestattet mit umfassenden Anschlussmöglichkeiten ermöglicht es den Anschluss externer Stromversorgungen von 0 bis 5 V, 0 bis 10 V, 4 bis 20 mA, eines PWM-Signals und eines externen Potentiometers (manuelle Einstellung) und bietet somit 5 Drehzahlregelungsmodi.
