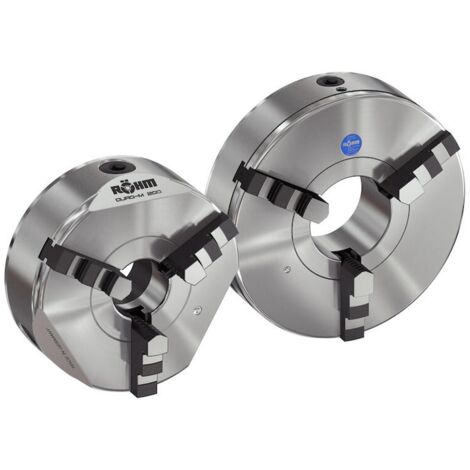

Dreibacken-Drehfutter DURO-M 125/3 K 4/702-2

~~928,93€~~

Verkauft von HEES+PETERS GmbH und 1 weiterer Händler

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das Duro-M Ø125 ist ein manuell betätigtes 3-Backen-Drehfutter mit Planspirale und Durchgang Ø32. Es wird überwiegend auf konventionellen Drehmaschinen zur spanenden Bearbeitung von Drehteilen eingesetzt. Dieses Drehfutter ist ideal für die Einzel- oder Kleinserienfertigung sowie in Reparaturwerkstätten geeignet.

Technische daten

Futterkörper und alle weiteren Bauteile aus Stahl

Zentrisch spannend über Planspirale

Planspirale im Gesenk geschmiedet und hochvergütet

Gewindeflanken beidseitig geschliffen

Backen im Futter auf Rundlauf ausgeschliffen

Maximale zulässige Drehzahl: so festgelegt, dass bei maximaler Spannkraft und Verwendung der schwersten Spannbacken noch 1/3 der Spannkraft als Restspannkraft zur Verfügung steht

Spannkraft nach DIN 6350: Richtwerte gelten bei Futtern in einwandfreiem Zustand, die mit Röhm-Fett F80 abgeschmiert sind

Hohe Rundlaufgenauigkeit bis 0,02 mm

Minimale Störkontur

Hohe Kraftübersetzung

Abtropfkante für Kühlmittel

Kompatibilität und Zubehör

Camlock-Aufnahme (ISO 702-2/DIN 55029)

Lieferumfang: Futter, Futterschlüssel, Backen

Installation

Das Drehfutter muss in einwandfreiem Zustand sein

Die Spannbacken dürfen über den Futter-Außendurchmesser nicht überstehen

Anwendung

Spannen von rotationssymmetrischen Teilen für die Dreh- und Fräsbearbeitung

Geeignet für konventionell spannende, horizontale und vertikale Drehmaschinen sowie Fräsmaschinen, Rundtische und Teilapparate

Eigenschaften

Marke
ROHM
Durchmesser
125 mm
Spindelgewinde
M10
Material
Stahl
Anzahl der Positionen
3
Gewicht
7670 g
Art des Zubehörs für Drehmaschinen
Werkzeughalter
ManoMano Art.-Nr
ME83114016
MMID
939324575817
Herstellerreferenz
4019208525778
EAN
4019208525778
