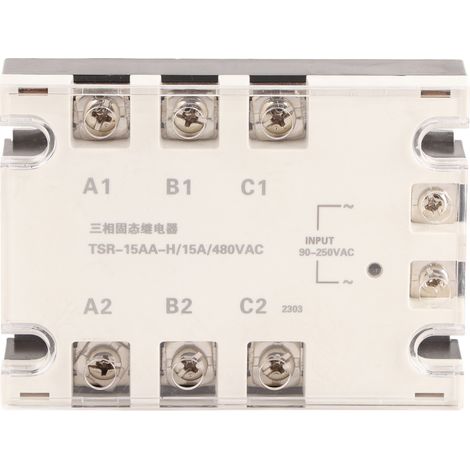

Dreiphasen-Halbleiterrelais, schnelle Schaltgeschwindigkeit, geräuschlos, AC zu SSR 90-250VAC 24-480VAC TSR 15AA H (15A)

Merkmale:

1. Wechselstrom-Wechselstrom: Mit diesem Halbleiterrelais können Sie einen 24-480-V-Wechselstromkreis über eine 90-250-V-Wechselstrom-Konsolenspannung steuern. Dadurch ist es mit den meisten Temperaturreglern und Schaltkonsolen kompatibel.
2. Garantierte Sicherheit: Das Halbleiterrelais macht mehrere Hochspannungskreise in der Konsole überflüssig und ermöglicht so die Fernsteuerung von Lüftern, Pumpen usw.
3. Hohe Leistung: Zu den Merkmalen gehören Funkenfreiheit, geräuschloser Betrieb, schnelle Schaltgeschwindigkeit, Korrosionsbeständigkeit, Feuchtigkeits- und Vibrationsbeständigkeit, hohe Zuverlässigkeit, gute elektromagnetische Verträglichkeit usw.
4. Breites Anwendungsspektrum: Das Halbleiterrelais eignet sich hervorragend für Anwendungen in der automatischen Prozesssteuerung und ist eine wichtige Komponente von Temperaturreglern und anderen mechanischen Steuerungssystemen.
5. KONTAKTLOSER SCHALTER: Ein verbesserter kontaktloser Schalter, bestehend aus Gehäuse, elektronischer Leiterplatte, Kühlkörper, Silizium-gesteuertem Gleichrichter und fotoelektrischem Sensor, bietet ein breites Anwendungsspektrum.

Spezifikationen:

Artikeltyp: Dreiphasen-Halbleiterrelais
Material: Hochdruck-Phenolharz, Messing
Steuerspannung: 90–250 V AC
Lastspannung: 24–480 V AC
Steuerstrom: ≥10 mA
Durchschlagsfestigkeit: 2000 V AC
Spannungsabfall im Durchlasszustand: ≤1,5 V
Leckstrom im Leerlauf: ≤5 mA
Einschaltzeit: ≤10 ms
Umgebungstemperatur: -30 °C bis +70 °C

Verpackung Lieferumfang:

Lieferumfang: 1 x Dreiphasen-Halbleiterrelais
1 x Staubschutzhülle

Hinweis:

Vorsichtsmaßnahmen bei der Auswahl von Halbleiterrelais:1. Bei der Auswahl des Relais sollten die unterschiedlichen Nennströme je nach Lasteigenschaften berücksichtigt werden. (Bei einer ohmschen Last kann der Nennstrom dem 2- bis 3-Fachen des Laststroms entsprechen. Bei einer induktiven oder kapazitiven Last sollte er dem 3- bis 5-Fachen des Laststroms entsprechen, bei einem Motor mehr als dem 5-Fachen.)2. Abhängig vom Verhältnis zwischen Laststrom und Umgebungstemperatur sollte der Nennstrom erhöht werden, wenn die Umgebungstemperatur hoch ist oder die Wärmeabfuhr unzureichend ist. Um einen Kurzschluss während des Betriebs zu vermeiden, muss ein entsprechender Schnelltrennschalter oder eine flinke Sicherung in Reihe in den Laststromkreis geschaltet werden.3. Bei induktiver Last muss der spannungsempfindliche Widerstand parallel zum Ausgang geschaltet werden, um den Thyristor vor Überspannung zu schützen. Varistor-Auswahl (MOV): 430–470 V auf 240 V, 680–750 V auf 440 V.4. Achten Sie bei der Installation darauf, dass die Kontaktfläche zwischen Kühlkörper und Produkt eben und glatt ist und gleichmäßig mit wärmeleitendem Silikonfett bestrichen wird. Ziehen Sie anschließend die Schrauben mit Unterlegscheiben und Federscheiben symmetrisch fest.5. Nutzen Sie die Resttemperatur des Halbleiterrelais beim ersten Ein- und Ausschalten, um die Befestigungsschrauben so anzuziehen, dass die Grundplatte des Halbleiterrelais und die Oberfläche des Kühlkörpers optimalen Kontakt haben und eine optimale Wärmeableitung gewährleistet ist.6. Der Nennstrom verschiedener Halbleiterrelais-Modelle ist der Nennstrom, wenn
