Drucktransmitter für drehzahlvariable Wasserpumpe

Willkommen in unserem Shop!

Entdecken Sie unseren Drucksensor der HTP-Serie – eine vielseitige und zuverlässige Komponente für ein breites Anwendungsspektrum. Er eignet sich ideal für frequenzgeregelte Wasserpumpen, intelligente Wasserpumpen mit Digitalanzeige, Luftkompressoren, Gebäudeleitungen, Klimaanlagen und Kälteanlagen sowie viele weitere Bereiche.

Dieser Sensor verfügt über eine spezielle Verstärkerschaltung, die das Sensorsignal in ein standardisiertes Ausgangssignal umwandelt.

Dank eines sorgfältigen Fertigungsprozesses mit strengen Tests und 24-stündiger Alterung bietet er außergewöhnliche Leistung, hohe Störfestigkeit, geringe thermische Drift und hohe Stabilität. Lineare Korrektur und Temperaturkompensation über einen hochintegrierten Schaltkreis gewährleisten hervorragende Leistung im Einsatz.

Hauptmerkmale:

Artikeltyp: Drucksensor

Modell: HTP

Stromversorgung: Universal 5 V oder 3,3 V

Messbereich: 0–1 MPa

Kaliber: G3/8

Maximaler Überlastdruck: 2-facher Nennbereich

Genauigkeitsklasse: 1 %

Betriebstemperaturbereich: 0 °C bis 80 °C

Ausgangsspannung: Universal 0,5–4,5 V oder 0,33–2,97 V (10–90 % der Versorgungsspannung)

Nullpunktabweichung: ≤ 1,0 % FS

Abweichungsbereich: ≤ 1,0 % FS

Elektrische Schnittstelle: Wasserdichter DJ7034-Stecker

Leistungsaufnahme: < 1 W

Schutzart: IP65

Funktionsprinzip:

Auf die Vorderseite der Keramikmembran des Sensors wirkt Druck, der eine leichte Verformung verursacht. Auf der Rückseite der Membran ist ein Dickschichtwiderstand aufgedruckt, der mit einer Wheatstone-Brücke verbunden ist. Der piezoresistive Effekt ermöglicht es der Brücke, ein hochlineares Spannungssignal zu erzeugen, das proportional zum Druck und zur Anregungsspannung ist. Dieses Signal wird anschließend von einem Controller gelesen und verarbeitet, um den Druckwert in Echtzeit anzuzeigen.

Hauptanwendung: Frequenzumrichter-Wasserpumpen, Wasserpumpen mit Digitalanzeige, Luftkompressoren.

Messmedium: Flüssigkeiten, die mit Keramik, Kupfer und fluoriertem Kautschuk (Fluorelastomer) kompatibel sind.

Ihre Bestellung umfasst:

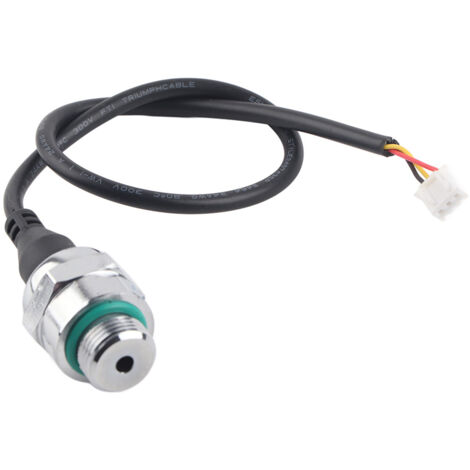

1 x HTP-Drucksensor

1 x Anschlusskabel
