Druckwandler/Sensorgeber aus Edelstahl für Öl, Kraftstoff, Luft und Wasser (100 PSI)

1. Es handelt sich um einen fortschrittlichen Druckaufnehmer im Vergleich zu herkömmlichen mechanischen Druckaufnehmern.
2. Geringe Ausgabegenauigkeit von ±2 % FS, einschließlich Nichtlinearität, Hysterese und Wiederholgenauigkeit, voller Temperaturbereich.
3. Leicht und kompakt, einfach zu installieren und zu bedienen.
4. Umfassender Überspannungsschutz.
5. Geeignet für Öl, Kraftstoff, Diesel, Gas, Wasser und Atmosphärendruck; einsetzbar in Öltanks, Gastanks, Dieseltanks usw.

Spezifikation:

Merkmale:
Dies ist ein fortschrittlicher Druckaufnehmer im Vergleich zu herkömmlichen mechanischen Druckaufnehmern.
Geringe Ausgabegenauigkeit von ±2 % FS, einschließlich Nichtlinearität, Hysterese und Wiederholgenauigkeit; voller Temperaturbereich.
Leicht und kompakt, einfach zu installieren und zu bedienen.
Umfassender Überspannungsschutz.
Geeignet für Öl, Kraftstoff, Diesel, Gas, Wasser und Atmosphärendruck; Kann in Öltanks, Gastanks, Dieseltanks usw. verwendet werden.
Spezifikationen:
Material: Edelstahl
Spannung: 5 V DC
Druck: 30 psi, 100 psi, 150 psi, 200 psi, 300 psi, 500 psi (optional)
Gewindetyp: 1/8" NPT
30 psi
Eingang: 0–30 psi
Ausgang: Linearer Spannungsausgang von 0,5 V bis 4,5 V. 0 psi = 0,5 V, 15 psi = 2,5 V, 30 psi = 4,5 V.
Genauigkeit: innerhalb von 2 % des Messwerts (Vollausschlag).
Gewinde: 1/8"-27 NPT.
Anschluss: Wasserdichter Schnellanschluss. Passender Stecker im Lieferumfang enthalten.
Verkabelung: Rot für +5 V; Schwarz für Masse; Blau für Signalausgang.
100 psi
Eingang: 0–100 psi
Ausgang: Lineare Ausgangsspannung von 0,5 V bis 4,5 V. Ausgänge: 0 psi 0,5 V, 50 psi 2,5 V, 100 psi 4,5 V.
Genauigkeit: innerhalb von 2 % des Messwerts (Vollausschlag).
Gewinde: 1/8"-27 NPT
Anschluss: wasserdichter Schnellanschluss. Passender Stecker und Kabelbaum (Anschlusskabel) sind im Lieferumfang enthalten.
Verkabelung: Rot für +5 V; Schwarz für Masse; Blau für Signalausgang.
150 psi
Eingang: 0–150 psi
Ausgang: Lineare Ausgangsspannung von 0,5–4,5 V. 0 psi = 0,5 V, 75 psi = 2,5 V, 150 psi = 4,5 V.
Genauigkeit: ±0,5 % vom Messbereichsendwert
Gewinde: 1/8" NPT
Verkabelung: Rot für +5 V; Schwarz für Masse; Grün für Signalausgang
Überlastfähigkeit: 2- bis 4-facher Nenndruck
Betriebstemperatur: -40 °C bis +120 °C
Kompensationstemperatur: 0 °C bis +80 °C
Schutzart: IP67
Druckmedium: Öl, Gas und Wasser, kompatibel mit Edelstahl 316L
Lastwiderstand: ≤ (Versorgungsleistung - 6,5 V/0,02 A) Ω
Langzeitstabilität: Weniger als 0,1 % FS/Jahr
Temperatureinfluss auf den Nullpunkt: Typisch: 0,02 % FS/°C; Maximal: 0,05 % FS/°C
Temperatureinfluss auf die Empfindlichkeit: Typisch: 0,02 % FS/°C; Maximal: 0,05 % FS/℃
Schockfestigkeit: 1000 g
Schocksicherheit: ≤ +/- 0,01 % FS (X-, Y-, Z-Achse, 200 Hz/g)
Ansprechzeit: ≤ 1 ms
Isolationswiderstand: > 100 mΩ 500 VDC
Explosionsschutzklasse: ExiaTTCT6
Elektromagnetische Verträglichkeit: EN50051-1
200 psi
Eingang: 0–200 psi
Ausgang: 0,5 V bis 4,5 V linearer Spannungsausgang. Ausgänge: 0 psi 0,5 V, 100 psi 2,5 V und 200 psi 4,5 V
Betriebstemperatur: -40 bis +125 °C
Genauigkeit: ±1 % PE
Gewinde: 1/8"-27 NPT
Überlastfähigkeit: 2-facher Nenndruck
Druckmedium: Öl, Gas und Wasser (verträglich mit Edelstahl 316L)
Lastwiderstand: ≤ (Versorgungsleistung - 6,5 V/0,02 A) Ω
Langzeitstabilität: ±0,2 % FS/Jahr
Temperatureinfluss auf den Nullpunkt: Typisch: ±0,02 % FS/°C; Maximal: ±0,05 % FS/°C
Temperatureinfluss auf die Empfindlichkeit: Typisch: ±0,02 % FS/℃; Maximal: ±0,05 % FS/℃
Schockfestigkeit: 100 g
Schockfestigkeit: ≤±0,01 % FS (X-, Y-, Z-Achse, 200 Hz/g)
Ansprechzeit: ≤1 ms
Isolationswiderstand: >100 mΩ 500 V DC
Explosionsschutzklasse: ExiaTTCT6
Elektromagnetische Verträglichkeit: EN50081-1; EN50082-2; IEC6 1000-4-3
Anschluss: Wasserdichter Schnellanschluss. Passender Stecker und Kabelbaum (Anschlusskabel) sind im Lieferumfang enthalten.
Verdrahtung: Rot für IN+; Schwarz für GND; Grün für OUT.
300 psi
Eingang: 0–300 psi
Ausgang: 0,5–4,5 V linear Spannungsausgang. 0 psi Ausgang 0,5 V, 150 psi Ausgang 2,5 V, 300 psi Ausgang 4,5 V
Genauigkeit: +/-0,5 % FS
Gewinde: 1/8" NPT
Verdrahtung: Rot: +5 V; Schwarz: Masse; Grün: Ausgangssignal
Überlastfähigkeit: 2- bis 4-facher Nenndruck
Betriebstemperatur: -40 bis +120 °C
Kompensationstemperatur: 0 bis +80 °C
Schutzart: IP67
Druckmedium: Öl, Gas und Wasser, kompatibel mit Edelstahl 316L
Lastwiderstand: ≤ (Versorgungsleistung - 6,5 V/0,02 A) Ω
Langzeitstabilität: Weniger als 0,1 % FS/Jahr
Temperatureinfluss auf den Nullpunkt: Typisch: 0,02 % FS/°C; Maximal: 0,05 % FS/°C
Temperatureinfluss auf die Empfindlichkeit: Typisch: 0,02 % FS/°C; Maximal: 0,05 % FS/℃
Schockfestigkeit: 1000 g
Schocksicherheit: ≤ +/- 0,01 % FS (X-, Y-, Z-Achse, 200 Hz/g)
Ansprechzeit: ≤ 1 ms
Isolationswiderstand: > 100 mΩ 500 V DC
Explosionsschutzklasse: ExiaTTCT6
Elektromagnetische Verträglichkeit: EN 50051-1
500 psi
Eingang: 0–500 psi (Überdruck)
Ausgang: Lineare Ausgangsspannung von 0,5 bis 4,5 V. Ausgänge: 0 psi 0,5 V, 250 psi 2,5 V und 500 psi 4,5 V.
Genauigkeit: ±1 % FS
Gewinde: 1/8" NPT
Verdrahtung: Rot für +5 V; Schwarz für Masse; Gelb (Grün) für Signalausgang
Überlastfähigkeit: 2- bis 4-facher Nenndruck
Betriebstemperatur: -40 °C bis +120 °C
Kompensationstemperatur: 0 °C bis +80 °C
Schutzart: IP67
Druckmedium: Öl, Gas und Wasser, kompatibel mit Edelstahl 316L
Lastwiderstand: ≤ (Versorgungsspannung - 6,5 V/0,02 A) Ω
Langzeitstabilität: Weniger als 0,1 % FS/Jahr
Temperatureinfluss auf den Nullpunkt: Typisch: 0,02 % FS/℃; Maximal: 0,05 % FS/℃
Temperatureinfluss auf die Empfindlichkeit: Typisch: 0,02 % FS/℃; Maximal: 0,05 % FS/℃
Schockfestigkeit: 1000 g
Schocksicherheit: ≤ +/- 0,01 % FS (X-, Y-, Z-Achse, 200 Hz/g)
Ansprechzeit: ≤ 1 ms
Isolationswiderstand: > 100 mΩ 500 V DC
Explosionsschutzklasse: ExiaTTCT6
Elektromagnetische Verträglichkeit: EN50051-1.
Lieferumfang:

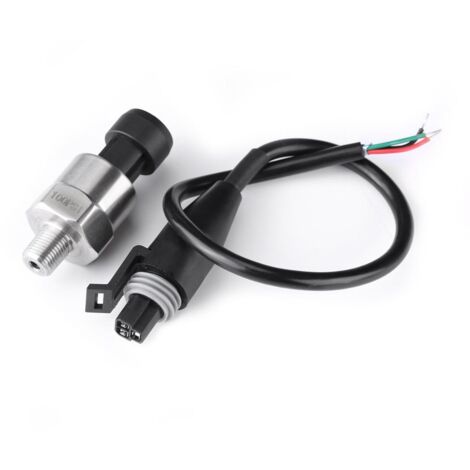

1 x Druckmessumformer (mit Kabel)
