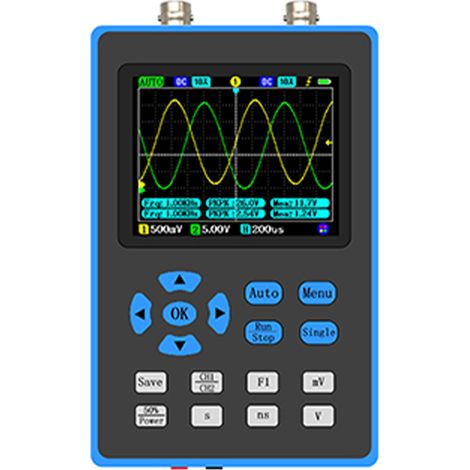

DSO2512G 2-Kanal-Tragbares Oszilloskop (120 MHz), 2,8-Zoll-Bildschirm, 10 mV Empfindlichkeit, FFT, ARM+FPGA+ADC, 3 Triggerpegel

Cet oscilloscope DSO2512G de 120 MHz de bande passante, doté de fonctions puissantes telles que l'adoption d'une combinaison de puces ARM et FPGA, peut également produire diverses formes d'onde d'amplitude 2,5 V telles que des ondes sinusoïdales, des demi-ondes, etc. Essayez-le, vous ne serez pas déçu !

Caractéristiques :
Combinant une puce ARM et un FPGA, il offre une acquisition de signal et un traitement de données à haute vitesse pour une utilisation fluide et des fonctionnalités riches.
Lorsque le canal 2 est fermé, la bande passante atteint 120 MHz ; elle est de 60 MHz lorsque les canaux 1 et 2 sont ouverts simultanément.
Applications multiples : dépannage de circuits intégrés, maintenance automobile et électroménager, bricolage, compétitions électroniques, dépannage d'alimentations, convertisseurs de fréquence, etc.
L'oscilloscope peut générer divers signaux d'amplitude 2,5 V : sinusoïdaux, carrés, triangulaires, demi-ondes et ondes simples. La plage de réglage de la fréquence des sinusoïdaux est de 0 à 10 MHz. Les plages des autres formes d'onde sont de 0 à 2 MHz, et la précision est de 0,1 Hz. Les générateurs de signaux sont largement utilisés, tels que les signaux carrés pour l'étalonnage de nouvelles sondes, le pilotage de tubes MOS, etc., et les signaux sinusoïdaux pour tester la distorsion audio, etc. Quatorze options de mesure sont disponibles : fréquence, amplitude crête à crête, rapport cyclique, amplitude, valeur efficace (RMS), valeur moyenne, période, largeur d'impulsion positive, largeur d'impulsion négative, maximum, minimum, sommet, base et rapport cyclique négatif. Trois modes de déclenchement sont proposés : automatique, normal et unique. Le déclenchement automatique met à jour la forme d'onde en temps réel sans intervention manuelle. Le déclenchement normal nécessite un signal de déclenchement pour la mise à jour. Le déclenchement unique échantillonne une trame de la forme d'onde et s'arrête automatiquement après l'appui sur une touche. Via une connexion USB, il est possible d'exporter jusqu'à 50 cartes de formes d'onde simultanément vers un ordinateur. Pour votre usage et celui d'autres utilisateurs.
Prise en charge du redimensionnement de la forme d'onde après l'arrêt : après l'arrêt, vous pouvez faire glisser la forme d'onde de gauche à droite pour trouver la zone qui vous intéresse, agrandir les détails d'observation et analyser la cause du problème.

Spécifications :
Matériau : ABS
Canaux : 2
Couplage : AC/DC
Précision de la tension : ±2 %
Bande passante : 120 MHz
Mode XY : pris en charge
Fréquence d'échantillonnage : 500 MHz
Capture d'écran : prise en charge
Temps de montée : <3 ns
Précision de la fréquence : ±0,01 %
Profondeur de stockage : 128 Kbits
Mode simple : pris en charge
Impédance : 1 MΩ
FFT : prise en charge
Base de temps : 5 ns à 10 s Amplitude de sortie : 2,5 V
Sensibilité : 10 mV/div à 10 V/div
Fréquence de sortie : 10 MHz (sinusoïdale), 2 MHz (autre)
Tension maximale : ±40 V (x1), ±400 V (x10)
Type de déclenchement : montée/descente
Mode d'affichage : YT/Roll
Persistance : Aucune/1 s/∞
Batterie : 1 batterie lithium 4000 mAh (incluse)
Dimensions de l'emballage : 210 × 140 × 115 mm
Poids de l'emballage : 689 g
Contenu de l'emballage :
1 oscilloscope
