DT830B Digitalmultimeter, Mini-Universal-tragbares elektrisches Messgerät

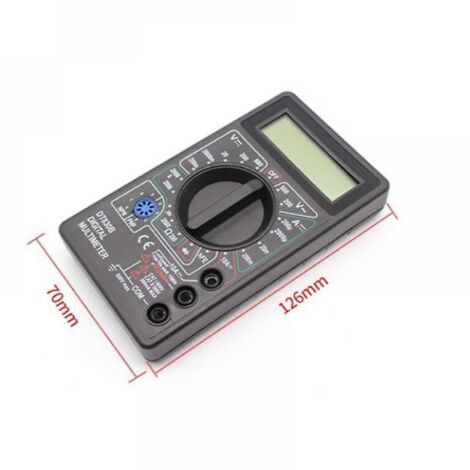

Gleichspannung: 200 mV–2000 mV–20 V–200 V–1000 V [±(0,5 % + 2 Digits)] Wechselspannung: 200 V–750 V [±(1,2 % + 10 Digits)] Gleichstrom: 200 µA–2000 µA–20 mA–200 mA–10 A [±(1,0 % + 2 Digits)] Widerstand: 200 Ω–2000 Ω–20 kΩ–200 kΩ–2 MΩ [±(0,8 % + 2 Digits)] Diode: Ja Transistor: Ja Stromversorgung: 6F22 9V Batterie Maximale Anzeige: 1999 Abmessungen: 126 × 70 × 24 mm Gewicht: 155 g Standardzubehör: Messleitungen, Bedienungsanleitung, Garantiekarte Liebe Kunden, bitte beachten Sie: Dieses Produkt verfügt nicht über eine Signaltonfunktion. Für eine zuverlässige Funktion lesen Sie bitte die Bedienungsanleitung der Serie. I. Allgemeiner Überblick Das Digitalmultimeter DT830 ist ein kleines Digitalmultimeter mit einem 3,5-stelligen LCD-Display. Es kann Wechsel- und Gleichspannung sowie Gleichstrom, Widerstand, Transistor-β-Wert, Dioden-Durchlassspannung und Kurzschlüsse usw. messen. Ein Drehschalter mit 19 Geschwindigkeiten ändert die Funktion und den Messbereich. Der maximale Anzeigewert dieses Multimeters beträgt ±1999. Es kann automatisch "0" und Polarität anzeigen, "1" oder "-1" im Falle einer Überlastung anzeigen und die Diodenstufe für Kurzschlussprüfungen verwenden. II. Technische Daten 1. Messbereich ⑴ Wechsel- und Gleichspannung (Wechselfrequenz 45 Hz ~ 500 Hz); Der Gleichspannungsbereich (DC) beträgt 200 mV, 2000 mV, 20 V, 200 V und 1000 V, der Wechselspannungsbereich (AC) 200 V und 750 V. Die Genauigkeit beträgt im Gleichspannungsbereich ± (0,8 % vom Messwert + 2 Digits), im Wechselspannungsbereich ± (1 % vom Messwert + 5 Digits). Die Eingangsimpedanz beträgt im Gleichspannungsbereich 10 MΩ und im Wechselspannungsbereich 10 MΩ, 100 pF. ⑵ Gleichstrom: Der Bereich beträgt 200 μA, 2000 μA, 20 mA, 200 mA und 10 A. Die Genauigkeit beträgt im Gleichspannungsbereich ± (1,2 % vom Messwert + 2 Digits), die maximale Lastspannung 250 mV. ⑶ Widerstand: Messbereich: 200 Ω, 2000 Ω, 20 kΩ, 200 kΩ und 2000 kΩ. Genauigkeit: ± (2,0 % des Messwerts + 3 Digits). ⑷ Dioden-Durchlassspannung: Messbereich: 0 bis 1,5 V, Prüfstrom: 1 mA ± 0,5 mA. ⑸ Transistor-β-Wert-Erkennung: Prüfbedingungen: VCE > 2,8 V, IB > 10 μA. ⑹ Kurzschlusserkennung: Widerstandsmessung < 20 Ω ± 10 Ω. 2. Abtastzeit: TS < 0,4 s. III. Bedienfeld und Bedienungsanleitung 1. Anzeige: 3,5-Zoll-Digital-LCD-Bildschirm. 2. Netzschalter: Zum Ein- und Ausschalten des Geräts drücken. 3. Kapazitätsmessbuchse: Dieses Messgerät verfügt nicht über eine Kapazitätsmessfunktion. 4. Funktionsbereichsschalter: Wählen Sie verschiedene Funktionen und Messbereiche. 5. 10-A-Buchse (Messung von Strömen über 10 A nicht möglich): Bei der Messung von Wechsel- und Gleichströmen über 200 mA und unter 10 A muss die rote Messleitung in diese 10-A-Buchse gesteckt werden. 6. Buchse: Bei der Messung von Wechsel- und Gleichströmen unter 200 mA muss die rote Messleitung in diese Buchse gesteckt werden. 7. V/Ω-Buchse: Bei der Messung von Wechsel- und Gleichspannung, Widerstand, Dioden-Durchlassspannung und Kurzschlussprüfung muss die rote Messleitung in diese V/Ω-Buchse gesteckt werden. 8. „COM“-Buchse (Gemeinsame Erdung): Die schwarze Messleitung wird immer in diese Erdungsbuchse gesteckt. 9. Beta-Wert-Teststecker: Stecken Sie Kollektor, Basis und Emitter des zu prüfenden Transistors in die Stecker „C“, „B“ bzw. „E“ und achten Sie darauf, ob es sich um einen NPN- oder PNP-Transistor handelt. V. Vorsichtsmaßnahmen 1. Achten Sie auf die korrekte Auswahl des Messbereichs und des Steckers für die rote Messleitung. Stellen Sie bei der Messung einer unbekannten Größe den Messbereich zunächst auf den Maximalwert ein und verringern Sie ihn dann schrittweise, bis der Wert geeignet ist. Die Anzeige „1“ weist auf eine zu hohe Abschaltung hin; erhöhen Sie in diesem Fall den Messbereich. 2. Schalten Sie das Gerät aus, wenn Sie nicht messen. 3. Trennen Sie die Messleitung vom Messpunkt, bevor Sie den Messbereich ändern. 4. Vermeiden Sie bei Strommessungen eine Überlastung. 5. Die gleichzeitige Messung von Spannung, Widerstand und Strom ist nicht zulässig. Hinweis: Alle Daten wurden manuell gemessen. Bitte berücksichtigen Sie eine Abweichung von 1–3 cm. Aufgrund unterschiedlicher Lichtverhältnisse und Bildschirmeinstellungen kann es zu leichten Farbabweichungen kommen. Maßgeblich ist das tatsächliche Produkt.
