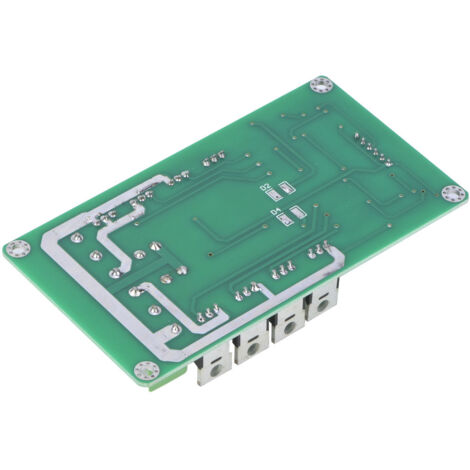

Dual-H-Brücken-Motortreibermodul mit IRF3205 MOSFET, 3–36 V, 10 A, 30 A Spitze
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Willkommen in unserem Shop!
Dieses Dual-H-Brücken-Motortreibermodul ist auf maximale Leistung und Effizienz ausgelegt und optimiert Motorleistung und Akkulaufzeit. Es hält hohen Stromüberlastungen mit einem Spitzenstrom von bis zu 30 A stand.
Eine integrierte Bremsfunktion ermöglicht ein schnelles und deutliches Anhalten des Motors – eine Funktion, die sich einfach implementieren lässt. Der Treiber verwendet eine vollständige Zwei-Chip-Halbbrückenkonfiguration in Kombination mit niederohmigen N-Kanal-MOSFETs. Dieser zuverlässige Ansteuermodus minimiert die Schaltverluste der MOSFETs und verbessert die Energieausnutzung.
Der MOSFET-Treiberchip integriert Hardware-Brems- und Leistungsrückkopplungsfunktionen. Er verwendet IRF3205 N-Kanal-MOSFETs. Die Verwendung von zwei dedizierten Halbbrückenchips mit einem Bootstrap-Kondensator für den oberen Transistor gewährleistet eine ausreichende Ansteuerspannung, um den MOSFET-Kanal schnell zu öffnen.
Dies verbessert die Beschleunigungskurve des Motors und ermöglicht zudem ein schnelles Bremsen, wodurch beispielsweise ein Fahrzeug schnell anfahren und anhalten kann. Der Treiber kann mit einem PWM-Tastverhältnis von 0 bis 99 % betrieben werden und stellt so sicher, dass der Motor ausreichend mit Spannung versorgt wird. **Spezifikationen:** Zustand: 100 % neu; Vorwärtslauf: DIR = 1, PWM = PWM-Signal; Rückwärtslauf: DIR = 0, PWM = PWM-Signal; Feststellbremse: DIR = X (beliebiger Zustand), PWM = 0; Motor- und Stromanschlüsse: Schließen Sie den Pluspol der Stromversorgung an POWER und den Minuspol an GND an. Die beiden Motoren werden an MOTOR1 und MOTOR2 angeschlossen.* Nennspannung: 3 V – 36 V (kundenspezifisch anpassbar)
* Nennstrom: 10 A
* Spitzenstrom: 30 A
* Abmessungen: ca. 108 x 58 mm (L x B)
**Lieferumfang:**
1 x H-Brücken-DC-MOSFET-IRF3205-Doppelmotortreibermodul 3–36 V 10 A
Eigenschaften
- MarkeLEDE
- Länge15 cm
- Breite8 cm
- Höhe2 cm
- MaterialKunststoff
