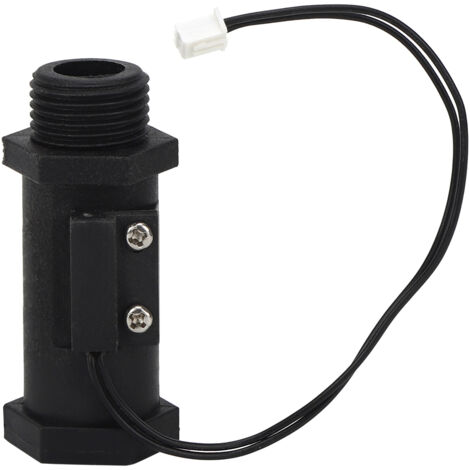

Durchflusssensor für Laserschweißmaschine – PP-Kunststoff, 0–110 V DC, Wassermangelschutz

Willkommen in unserem Shop!

Dieser Wasserdurchflusssensor wandelt den Wasserdurchfluss in ein elektrisches Ein-/Aus-Signal um, sobald ein bestimmter Durchflusswert erreicht ist. Er besteht aus einem Magnetkern, einer Rückstellfeder, einem Gehäuse aus geschmiedetem Kupfer oder Polycarbonat und einem Sensor. Das Gehäuse ist aus robustem PP-Kunststoff gefertigt, der Magnetkern verwendet einen leistungsstarken NdFeB-Permanentmagneten, und der Magnetschalter des Sensors enthält eine importierte Komponente mittlerer Leistung für zuverlässige Funktion. Die Ein- und Auslassanschlüsse sind mit Standard-G1/2-Rohrgewinden für eine einfache und bequeme Installation ausgestattet.

Dieser Schalter zeichnet sich durch hohe Empfindlichkeit und Robustheit aus. Er arbeitet mit einer Gleichspannung von 0–110 V und einem Strom von 0,5–1 A.

Er ist für ein Proportionalverhältnis von 0,7 ausgelegt und liefert eine Ausgangslast von 24 V/0,5 A oder 36 V/0,5 A. Die empfohlene Umgebungstemperatur beträgt mindestens 1 °C, die Betriebstemperatur kann bis zu 100 °C betragen. Das System wird bei einem minimalen Anlaufdurchfluss von ≥ 0,75 l/min und einem maximalen Durchfluss von ≤ 5 l/min aktiviert. Der Nennbetriebsdruck beträgt ≤ 0,65 MPa, das Gehäuse ist bis zu einem maximalen Druck von ≤ 1,5 MPa auszuhalten. Das Funktionsprinzip ist effizient: Sobald der Wasserdurchfluss in der Leitung 0,75 l/min überschreitet, bewegt sich der Magnetkern und aktiviert so die Magnetquelle. Dadurch wird der Sensor aktiviert und gibt ein „1“-Signal aus. Dieses Signal wird zur Verstärkung an das Steuerungssystem des Geräts gesendet und ermöglicht so eine präzise Regelung des Wasserdurchflusses. Sinkt der Durchfluss unter 0,75 l/min, bringt die Rückstellfeder den Magnetkern in seine Ausgangsposition zurück. Der Sensor gibt daraufhin ein „0“-Signal aus und das System schaltet sich ab. Wichtig: Die Umgebungstemperatur darf nicht unter 0 °C fallen. Das Gehäuse ist vor Stößen zu schützen und von magnetischen Gegenständen fernzuhalten. Da es sich um ein Binärsignal handelt, muss das zu steuernde Gerät über eine kompatible Steuerschnittstelle verfügen. Die Leistung des gesteuerten Geräts darf die Signalbelastbarkeit nicht überschreiten. Dieses Gerät ist speziell für die Überwachung wässriger Medien konzipiert und nicht für andere Flüssigkeiten geeignet. Sie erhalten einen (1) FS-135 Wasserdurchflusssensor wie beschrieben.
