E6B2-CWZ6C 38mm Allzweck-Inkremental-Drehgeber (2500 Impulse/Umdrehung)

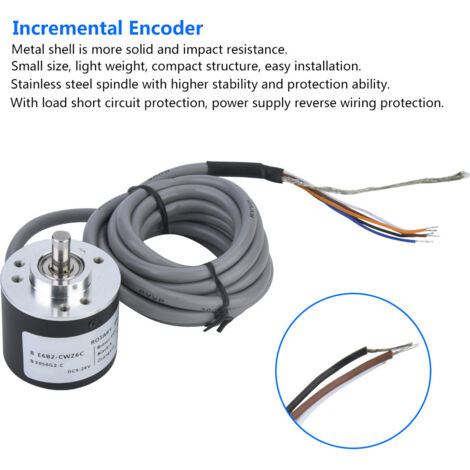

Willkommen in unserem Shop! Entdecken Sie unseren hochwertigen Inkremental-Drehgeber mit 38 mm Außendurchmesser. Dieses robuste und leistungsstarke Gerät zeichnet sich durch außergewöhnliche Zuverlässigkeit und Langlebigkeit aus. Dank integrierter ASIC-Bausteine gewährleistet es hohe Zuverlässigkeit, lange Lebensdauer und hervorragende Störfestigkeit. Die Edelstahlwelle bietet optimale Stabilität und Schutz, während das Metallgehäuse für hohe Festigkeit und Stoßfestigkeit sorgt. Dank seiner kompakten Bauweise ist es klein, leicht und einfach zu installieren.

Detaillierte technische Spezifikationen:

* **Modell:** E6B2-CWZ6C

* **Materialien:** Gehäuse aus Bleilegierung, Aluminiumkörper.

* **Eingangsspannung:** DC 5–26 V (Open-Collector-Ausgang).

* **Ausgangsmodi:** Spannungsausgang, Kollektor, Komplementär, Gegentakt, Langleitung, Differenzial, Gabel.

* **Ausgangsphasen:** A, B, Z.

* **Durchmesser der Druckwelle:** 6 mm.

* **Standardkabellänge:** 2 m.

* **Auflösung (Impulse/Umdrehung):** Verfügbare Optionen: 100, 200, 300, 360, 400, 500, 600, 1000 1024, 1200, 2000, 2500, 3600, 5000.

* **Verdrahtung:**

* Braun: DC 5–26 V (+)

* Blau: 0 V (-)

* Schwarz: Phase A

* Weiß: Phase B

* Orange: Phase Z

* Schirmgeflecht: NC (Masse)

* **Phasendifferenz zwischen den Ausgängen:** 90° ± 45° zwischen A und B.

* **Ausgangskonfiguration:** NPN-Open-Collector-Ausgang.

* **Ausgangskapazität:** Max. Spannung 30 V DC; max. Synchronstrom 35 mA; max. Restspannung 0,4 V.

* **Maximale Ansprechfrequenz:** 100 kHz.

* **Anstiegs-/Abfallzeit des Ausgangssignals:** 1 μs max.

* **Anlaufdrehmoment:** 0,9 mN·m max.

* **Trägheitsmoment:** 1 x 10⁻⁶ kg·m² max.

* **Radiale axiale Last:** 30 N.

* **Schubaxiale Last:** 20 N.

* **Maximal zulässige Drehzahl:** 6000 U/min.

* **Schutzschaltungen:** Kurzschlussschutz der Last und Verpolungsschutz der Stromversorgung.

* **Betriebstemperaturbereich:** -10 bis 70 °C.

* **Lagertemperaturbereich:** -25 bis 85 °C.

* **Betriebs-/Lagerumgebungsfeuchtigkeit:** 35 % bis 85 % (nicht kondensierend).

* **Isolationswiderstand:** 20 MΩ min. (bei 500 V DC).

* **Durchschlagsfestigkeit:** 500 V AC, 50/60 Hz für 1 Minute.

* **Vibrationsfestigkeit:** 10 bis 500 Hz, 2 mm oder 150 m/s².

* **Stoßfestigkeit:** 1000 m/s².

Ihre Bestellung umfasst:

1 Encoder

3 Schrauben

1 Bedienungsanleitung
