Allgemeine Beschreibung
Der Brandschutzschalter von Eaton ist eine bewährte Technologie zum Schutz vor Bränden, die durch serielle Fehlerlichtbögen ausgelöst werden. Ergänzend zu Leitungsschutzschaltern oder FI/LS-Schaltern erfasst der Brandschutzschalter parallele und serielle Fehlerlichtbögen, indem er permanent das Hochfrequenzrauschen von Spannung und Strom auf deren Intensität, Dauer und die dazwischen liegenden Lücken misst. Integrierte Filter mit intelligenter Software werten diese Signale aus und veranlassen bei Auffälligkeiten innerhalb von Bruchteilen einer Sekunde das Abschalten des angeschlossenen Stromkreises. Der Einsatz der Brandschutzschalter wird besonders in Wohnhäusern, öffentlichen Gebäuden, Bibliotheken, Museen und feuergefährdeten Betriebsstätten empfohlen.Technische daten

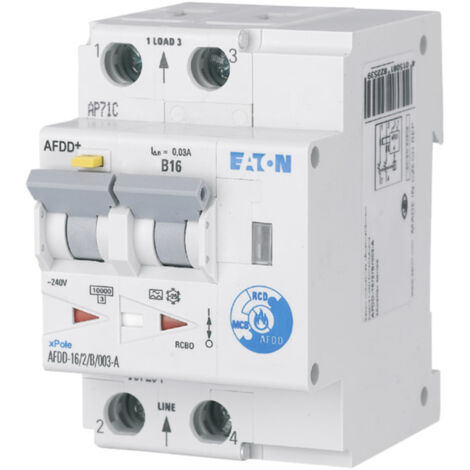

- Modell: AFDD-16/2/B/003-A
- Polzahl: 2
- Bemessungsspannung: 230 V
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 0,03 A
- Fehlerstrom-Typ: A
- Energiebegrenzungsklasse: 3
- Bemessungsabschaltvermögen nach EN 61009: 10 kA
- Bemessungsabschaltvermögen nach IEC 60947-2: 0 kA
- Frequenz: 50 Hz
- Auslösecharakteristik: B
- Mitschaltender Neutralleiter: Nein
- Überspannungskategorie: 3
- Verschmutzungsgrad: 2
- Breite in Teilungseinheiten: 3
- Einbautiefe: 67 mm
- Schutzart (IP): IP20
Kompatibilität und Zubehör
- Umfangreiches Zubehörprogramm nachträglich anbaubar
- Geeignet zur Verwendung im Freien (Baustrom- und Freiluftverteiler) bis -25 °C
Installation
Der Brandschutzschalter ist netzspannungsunabhängig und ermöglicht den Ausbau aus einem bestehenden Verschienungsverband durch einen tristabilen Rastschieber.
Anwendung
Der Brandschutzschalter wird in Wohnhäusern, öffentlichen Gebäuden, Bibliotheken, Museen und feuergefährdeten Betriebsstätten eingesetzt, um Brände durch Fehlerlichtbögen zu verhindern.
