Allgemeine Beschreibung

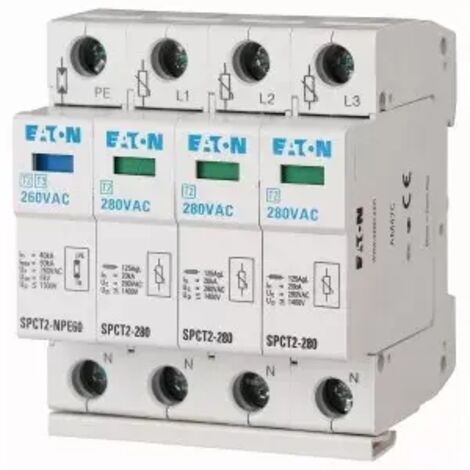

Zum Schutz von Verbraucheranlagen vor transienten Überspannungen, die durch indirekte Blitzeinschläge sowie Schaltvorgänge verursacht werden. Der Eaton Überspannungsableiter SPCT2-280-3+NPE bietet zuverlässigen Schutz für elektrische Anlagen bis zu 20 kA.Technische daten
- Typ: SPCT2-280-3+NPE
- Hersteller Artikelnummer: 167620
- Montageart: Hutschiene TH35
- Baugröße: 4 TE
- Ausführung der Pole: 3+N/PE
- Schutzpegel: 1,4 kV
- Nennspannung AC: 280 V
- Nennspannung DC: 0 V
- Nennableitstoßstrom (8/20): 20 kA
- Max. Ableitstoßstrom (8/20): 40 kA
- Höchste Dauerspannung AC: 280 V
- Höchste Dauerspannung DC: 0 V
- Schutzart (IP): IP20
- Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²
- Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 25 mm²
- Netzform TN-S: ja
- Netzform TT: ja
- Netzform IT: ja
- Netzform TN-C: nein
- Netzform DC: nein
- Netzform sonstige: ja
- Netzform TN-C-S: ja
Installation
Die Montage erfolgt einfach auf einer DIN-Schiene von 35 mm.Anwendung
Der Überspannungsableiter schützt elektrische Anlagen gegen transienten Überspannungen, die durch indirekte Blitzschläge und Schalthandlungen hervorgerufen werden.Weitere Informationen
- Prüfklasse Typ 2 nach IEC 61643-1+A1
- SPD-Typ T2 nach EN 61643-11
- Optische Signalisierung am Gerät
- Hilfsschalter SPC-S-HK für Fernsignalisierung kann hinzugefügt werden
- Verschienbar mit allen Xtra Combinations Schaltgeräten
