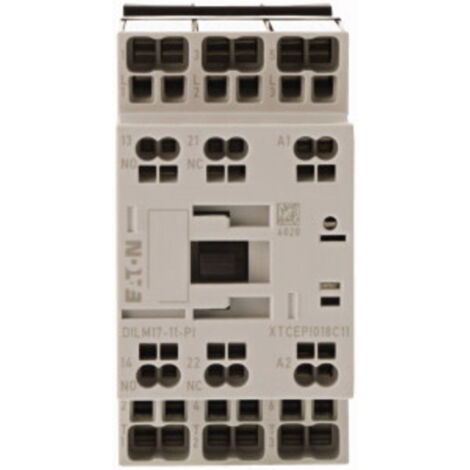

Eaton Leistungsschütz DILM17-11, 3-polig, 8,3kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in Klemmen, 85x45x115mm

Eaton Leistungsschütz DILM17-11, 3-polig, 8,3kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in Klemmen, 85x45x115mm

Dieses 3-polige Leistungsschütz aus der Eaton Moeller DILM-Serie ist für den zuverlässigen Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer effizienten Push-in-Anschlusstechnik ermöglicht das Gerät eine schnelle und sichere Installation. Es eignet sich für anspruchsvolle Anwendungen, einschließlich Motoren der Effizienzklasse IE3.

Vielseitige Einsatzmöglichkeiten

Das Schütz deckt verschiedene Gebrauchskategorien ab, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Dies umfasst Funktionen wie das Anlassen, Ausschalten während des Betriebs, Gegenstrombremsen, Reversieren und Tippen. Die integrierte Spiegelkontakt-Ausstattung erhöht die Betriebssicherheit in Schaltanlagen.

Robuste Konstruktion und Technik

Das Gerät ist für eine 100-prozentige Einschaltdauer ausgelegt und bietet eine mechanische Lebensdauer von 10 Millionen Schaltvorgängen. Die Schutzart IP20 sowie die Eignung für einen Verschmutzungsgrad von 3 unterstreichen die Eignung für industrielle Umgebungen. Dank der kompakten Bauweise mit einer Breite von 45 mm lässt sich das Schütz effizient in Schaltschränke integrieren.

Das Leistungsschütz überzeugt durch seine hohe Schaltleistung und Flexibilität bei der Ansteuerung. Mit einem Bemessungsbetriebsstrom von 17 A bei AC-3 und 400 V sowie der Unterstützung von 230 V (50 Hz) und 240 V (60 Hz) Wechselstrombetätigung bietet es eine stabile Lösung für industrielle Motorsteuerungen.

Technische Daten

• Polzahl: 3-polig
• Bemessungsbetriebsleistung (AC-3, 400 V): 7,5 kW
• Bemessungsbetriebsleistung (AC-4, 400 V): 4,5 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 17 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 45 A
• Anschlusstechnik: Push-in-Klemmen
• Hilfskontakte: 1 Schließer, 1 Öffner
• Betätigungsspannung: 230 V AC (50 Hz) / 240 V AC (60 Hz)
• Schutzart: IP20
• Breite: 45 mm
• Mechanische Lebensdauer: 10.000.000 Schaltvorgänge

Produktspezifikation

• Anschlusstechnik: Push-in Klemmen
• Anzugsspannung: 0,8 - 1,1 V AC x Uc
• Ausstattung: Spiegelkontakt
• Breite: 45
• EAN: 4015081973637
• Einschaltdauer: 100
• Höhe: 85
• Ie bei AC-3, 400V: 18
• Ie bie AC-4, 400V: 10
• Lichtbogenzeit: 10
• P bei AC-4, 400V: 4,5
• Polzahl: 3-polig
• Produkt Länge/Tiefe: 115
• Produktbreite: 45
• Produktgewicht: 0,441
• Produkthöhe: 85
• Produktkategorie: Leistungsschütze
• Rahmengröße: FS2
• Schließer Haupt.: 3
• Schutzart: IP20
• Spannung AC 60Hz: 240
• Spannungsart: Wechselstrom
• Tiefe: 115
• Verschmutzungsgrad: 3
• Öffner Hauptk.: 0
• Öffner Hilfskontakte: 1
