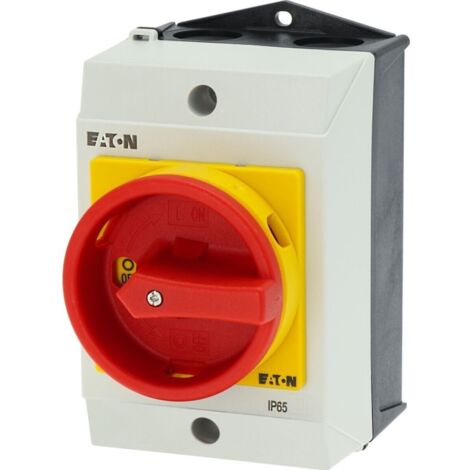

Eaton Hauptschalter, T0, 20 A, Aufbau, 3 Baueinheit(en), 3-polig + N, 1 S, 1 Ö, NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, abschließbar in, 207153

Eaton Hauptschalter, T0, 20 A, Aufbau, 3 Baueinheit(en), 3-polig + N, 1 S, 1 Ö, NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, abschließbar in, 207153

• Modell: T0-3-15680/I1/SVB
• Breite: 80 mm
• Höhe: 130 mm
• Tiefe: 137 mm
• Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
• Anzahl der Hilfskontakte als Schließer: 1
• Anzahl der Hilfskontakte als Öffner: 1
• Bemessungsdauerstrom Iu: 20 A
• Polzahl: 4
• Bemessungsbetriebsspannung: 690 V
• Bedingter Bemessungskurzschlussstrom Iq: 6 kA
• Schutzart (IP), frontseitig: IP65
• Anzahl der Hilfskontakte als Wechsler: 0
• Anzahl der Schalter: 1
• Verriegelbar: Ja
• Motorantrieb integriert: Nein
• Anschlussart Hauptstromkreis: Schraubanschluss
• Ausführung als NOT-AUS-Einrichtung: Ja
• Ausführung des Betätigungselements: Türkupplungsdrehantrieb
• Ausführung als Hauptschalter: Ja
• Ausführung als Sicherheitsschalter: Nein
• Ausführung als Wartungs-/Reparaturschalter: Ja
• Bemessungsbetriebsleistung bei AC-23, 400 V: 5.5 kW
• Bemessungskurzzeitstromfestigkeit Icw: 0.32 kA
• Farbe des Betätigungselements: rot
• Geeignet für Bodenbefestigung: Ja
• Geeignet für Frontbefestigung 4-Loch: Nein
• Geeignet für Frontbefestigung Zentral: Nein
• Geeignet für Verteilereinbau: Nein
• Geeignet für Zwischenbau: Nein
• Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
• Motorantrieb optional: Nein
• Spannungsauslöser optional: Nein
• Gerätebauart: Komplettgerät im Gehäuse
• Bemessungsdauerstrom bei AC-21, 400 V: 20 A
• Schaltleistung bei 400 V: 5.5 kW
• Ausführung als Wendeschalter: Nein
• Bemessungsdauerstrom bei AC-23, 400 V: 13.3 A
• Schutzart (NEMA): 12
• Mit vormontierter Verkabelung: Nein
• Zolltarifnummer: 85365080

Hauptschalter

Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter

• Typkenner: T0
• Stopp-Funktion: NOT-AUS-Funktion
• Merkmale: Mit rotem Drehgriff und gelbem Sperrkranz
• Polzahl: 3-polig + N
• Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar
• Schutzart: IP65
• Bauform: Oberflächenmontage
• Schaltwinkel: 90 °
• Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5,5 kW
• Bemessungsdauerstrom: Iu = 20 A
• Baueinheiten: 3
• Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
