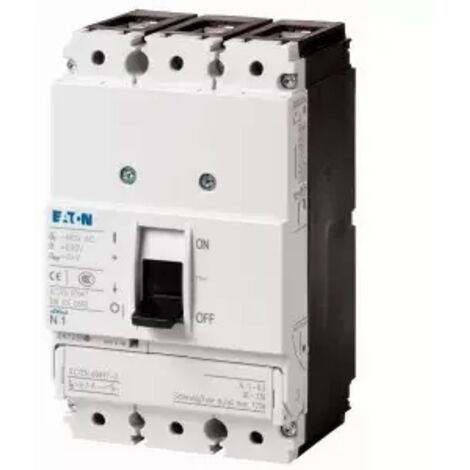

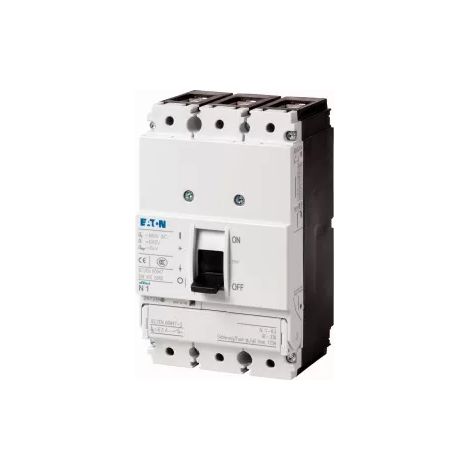

Eaton Lasttrennschalter, 3p, 125A 259142

Eaton Trennschalter 3p, 125A, 259142

• Modell: PN1-125
• Breite: 90 mm
• Höhe: 145 mm
• Tiefe: 88 mm
• Bemessungsbetriebsleistung bei AC-3, 400 V: 0 kW
• Anzahl der Hilfskontakte als Schließer: 0
• Anzahl der Hilfskontakte als Öffner: 0
• Bemessungsdauerstrom Iu: 125 A
• Polzahl: 3
• Bemessungsbetriebsspannung: 690 V
• Bedingter Bemessungskurzschlussstrom Iq: 0 kA
• Schutzart (IP), frontseitig: IP20
• Anzahl der Hilfskontakte als Wechsler: 0
• Anzahl der Schalter: 1
• Verriegelbar: Ja
• Motorantrieb integriert: Nein
• Anschlussart Hauptstromkreis: Rahmenklemme
• Ausführung als NOT-AUS-Einrichtung: Ja
• Ausführung des Betätigungselements: Kipphebel
• Ausführung als Hauptschalter: Ja
• Ausführung als Sicherheitsschalter: Nein
• Ausführung als Wartungs-/Reparaturschalter: Ja
• Bemessungsbetriebsleistung bei AC-23, 400 V: 55 kW
• Bemessungskurzzeitstromfestigkeit Icw: 2 kA
• Farbe des Betätigungselements: schwarz
• Geeignet für Bodenbefestigung: Ja
• Geeignet für Frontbefestigung 4-Loch: Nein
• Geeignet für Frontbefestigung Zentral: Nein
• Geeignet für Verteilereinbau: Ja
• Geeignet für Zwischenbau: Ja
• Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
• Motorantrieb optional: Nein
• Spannungsauslöser optional: Nein
• Gerätebauart: Einbaugerät Festeinbautechnik
• Bemessungsdauerstrom bei AC-21, 400 V: 0 A
• Schaltleistung bei 400 V: 0 kW
• Ausführung als Wendeschalter: Nein
• Bemessungsdauerstrom bei AC-23, 400 V: 0 A
• Schutzart (NEMA): sonstige
• Mit vormontierter Verkabelung: Nein
• Zolltarifnummer: 85362090

Produktbeschreibung

Trennschalter PN..-.. erfüllen Sie die Isolationseigenschaften auch für geerdete IT-Netzwerke.

Zusatzausrüstung

• Brückenkits
• Anschlussklemmen
• Drehgriffe für Türkupplungen

ermöglichen eine individuelle Installation in den unterschiedlichsten Verteilungssystemen.

PN-Artikel-Nr. ist nicht für Fernsteuerungsfunktionen geeignet.

Hinweis

Eigenschaften des Hauptschalters einschließlich Zwangsantrieb gemäß IEC/EN 60204 und VDE 0113.

Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660.

Sammelschienen-Abdeckhaube nach VDE 0160 Teil 100.
