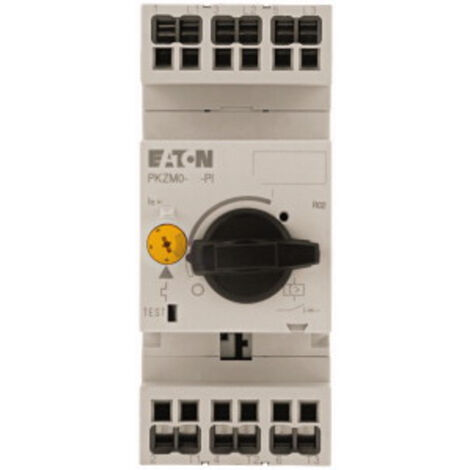

Eaton Motorschutzschalter PKZM0 PKZM0-32-PI, 15kW, 25-32A, Push-in-Klemmen

Eaton Motorschutzschalter PKZM0 PKZM0-32-PI, 15kW, 25-32A, Push-in-Klemmen

Dieser Motorschutzschalter aus der Eaton Moeller Serie PKZM0 dient der Absicherung von Motoren mit einer Leistung von bis zu 15 kW. Das kompakte Einbaugerät zeichnet sich durch eine thermomagnetische Auslösetechnik sowie eine effiziente Push-in-Anschlusstechnik aus. Dank seiner Bauweise eignet er sich für industrielle Anwendungen und ist für Motoren der Effizienzklasse IE3 geeignet.

Funktionsweise und Schutz

Das Gerät bietet einen thermischen Überlastschutz sowie eine integrierte Phasenausfallempfindlichkeit, um den angeschlossenen Motor bei Störungen effektiv zu schützen. Die Bedienung erfolgt über einen Drehknopf an der Frontseite. Mit einem Bemessungskurzschlussausschaltvermögen von 40 kA bei 400 V AC bietet der Schalter eine hohe Betriebssicherheit in verschiedenen Schaltanlagenkonfigurationen.

Installation und Anschluss

Die Montage des 3-poligen Schalters erfolgt als Festeinbau, wobei eine optionale Hutschienenmontage möglich ist. Die Push-in-Klemmen ermöglichen eine schnelle Verdrahtung der Hauptleiter, was die Installationszeit in der Schaltanlage reduziert. Das Gerät ist für einen Umgebungstemperaturbereich von -25 bis +55 °C ausgelegt und erfüllt die Schutzart IP20.

Dieser Motorschutzschalter kombiniert eine hohe Schaltleistung mit einer kompakten Bauform von 45 mm Breite. Mit einem Einstellbereich des Überlastauslösers von 25 bis 32 A und einer elektrischen Lebensdauer von 100.000 Schaltvorgängen bietet er eine langlebige Lösung für den Motorschutz. Die Verlustleistung von 9,56 W unterstreicht die effiziente Arbeitsweise des Geräts im Dauerbetrieb.

Technische Daten

• Bemessungsdauerstrom: 32 A
• Überlastauslöser Einstellbereich: 25 - 32 A
• Bemessungsbetriebsleistung (400 V): 15 kW
• Kurzschlussausschaltvermögen (400 V): 40 kA
• Anschlusstechnik: Push-in-Klemmen
• Auslösetechnik: Thermomagnetisch
• Polzahl: 3-polig
• Schutzart: IP20
• Breite: 45 mm
• Höhe: 109 mm

Produktspezifikation

• Anschlusstechnik: Push-in Klemmen
• Auslösetechnik: thermomagnetisch
• Betätigertyp: Drehknopf
• Breite: 45
• EAN: 4015081972463
• Höhe: 109
• Höhenlage: Max. 2000
• Modellcode: PKZM0-32-PI
• Polzahl: 3
• Polzahl: 3-polig
• Produkt Länge/Tiefe: 75
• Produktbreite: 45
• Produktgewicht: 0,341
• Produkthöhe: 109
• Produktkategorie: Motorschutzschalter
• Schalthäufigkeit: 40 Schaltspiele / h
• Schaltvermögen: 32 A, AC-3 bis 690
• Schutzart: IP20
• Schutzart (IP): IP20
• Tiefe: 75
• Verlustleistung: 9,56
• Verschmutzungsgrad: 3
