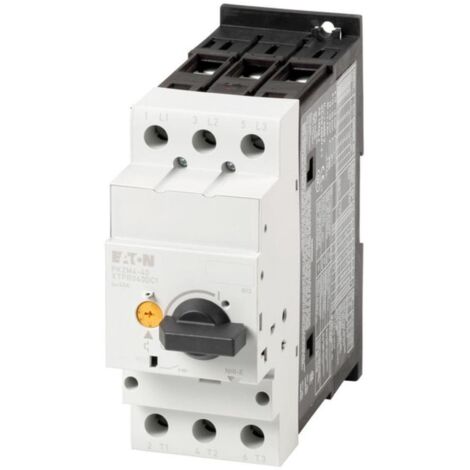

Eaton Motorschutzschalter PKZM4 PKZM4-40, 32-40A, 50kA, IP20

Eaton Motorschutzschalter PKZM4 PKZM4-40, 32-40A, 50kA, IP20

Der Motorschutzschalter aus der PKZM4-Serie von Eaton Moeller dient dem zuverlässigen Schutz von Motoren und Anlagen. Das 3-polige Gerät arbeitet mit thermomagnetischer Auslösetechnik und ist für den Einsatz mit Motoren der Effizienzklasse IE3 optimiert. Die Montage erfolgt flexibel durch Aufschnappen auf Hutschienen.

Funktionsweise und Sicherheit

Das Schaltgerät verfügt über einen Drehantrieb mit Schaltanzeige für die Zustände Ein, Aus und Ausgelöst. Die integrierte Phasenausfallempfindlichkeit stellt sicher, dass der Motor bei einem Phasenausfall geschützt bleibt. Mit einer Bemessungsbetriebsspannung von 690 V und einem Kurzschlussausschaltvermögen von 50 kA bei 400 V bietet das Gerät eine hohe Betriebssicherheit in industriellen Umgebungen.

Installation und Anschluss

Die Anschlusstechnik basiert auf robusten Schraubklemmen. Das Gerät ist als Einbaugerät für die Festeinbautechnik konzipiert und bietet frontseitig einen Berührungsschutz. Die Schutzart beträgt IP20, während die Anschlussklemmen in IP00 ausgeführt sind.

Der Motorschutzschalter bietet mit seinem einstellbaren Überlastbereich von 32 bis 40 A und dem fest eingestellten Kurzschlussauslöser eine präzise Absicherung für elektrische Antriebe. Durch die thermomagnetische Auslösung ist eine hohe Anlagenverfügbarkeit sichergestellt. Die robuste Konstruktion für 30.000 elektrische Schaltspiele sowie die einfache Montage auf Hutschienen machen das Gerät zu einer zuverlässigen Komponente für den Schaltanlagenbau.

Technische Daten

• Einstellbereich Überlastauslöser: 32 - 40 A
• Bemessungsbetriebsspannung: 690 V
• Kurzschlussstrom Icu (400 V): 50 kA
• Polzahl: 3-polig
• Auslösetechnik: thermomagnetisch
• Anschlussart: Schraubklemmen
• Schutzart: IP20
• Bemessungsdauerstrom Iu: 40 A
• Breite: 55 mm
• Höhe: 140 mm

Produktspezifikation

• Anschlusstechnik: Schraubklemmen
• Auslösetechnik: thermomagnetisch
• Betätigertyp: Drehknopf
• Breite: 55
• EAN: 4015082223540
• Höhe: 140
• Höhenlage: Max. 2000
• Kurzschlussstrom Icu: 50
• Modellcode: PKZM4-40
• Polzahl: 3
• Polzahl: 3-polig
• Produkt Länge/Tiefe: 160
• Produktbreite: 55
• Produktgewicht: 1,136
• Produkthöhe: 140
• Produktkategorie: Motorschutzschalter
• Schalthäufigkeit: 40 Schaltspiele / h
• Schutzart (IP): IP20
• Spannung: 690
• Tiefe: 160
• Verlustleistung: 20,7
• Verschmutzungsgrad: 3
