40 bis 70 °C EcoMix EN004 Pumpengruppe DN 25 EcoStar II 25/6

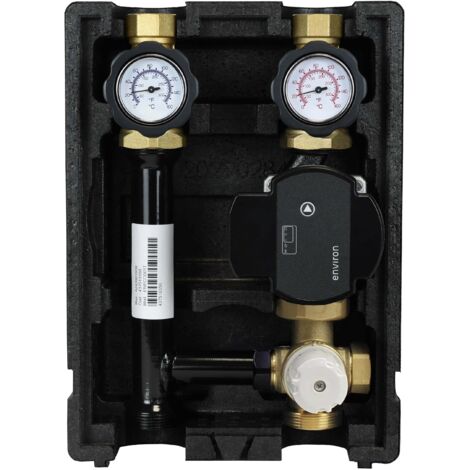

EcoMix EN004 gemischte Heizkreispumpengruppe DN 25, Festwertthermostat 40 bis 70 °C, environ EcoStar II 25/6

Vormontierte Heizkreisstation mit Drei-Wege-Mischer aus Messing und Herz Kapillar-Thermostatkopf im Einstellbereich 40 bis 70 °C. Umwälzung über die environ EcoStar II 25/6 in 130 mm Montagelänge, Achsabstand 125 mm.

Hydraulische Einbindung

• Anlagenseite 1 1/2 Zoll Außengewinde für den direkten Aufbau auf einen Verteilerbalken
• Verbraucherseite 1 Zoll Innengewinde, flachdichtende Absperrventile mit Thermometern 0 bis 160 °C
• Drei-Wege-Mischer mischt Rücklaufwasser bei, bis die eingestellte Vorlauftemperatur erreicht ist
• Durchfluss 1.600 l/h, Kvs 8,3, Betriebsdruck bis 6 bar, Medium 10 bis 110 °C
• Beim Einzeleinbau kann eine Wandhalterung an den Absperrventilen verschraubt werden, sie ist nicht Bestandteil der Gruppe

Elektrischer Anschluss

• Nur die Pumpe wird elektrisch versorgt, 220 bis 240 V, 50/60 Hz, mit Netzstecker geliefert
• Der Mischer arbeitet ohne Hilfsenergie, es ist kein Stellmotor und kein Regler anzuschließen
• Schutzart IP44, Isolationsklasse H, EMV nach EN 61000-6-1 und EN 61000-6-3
• Adern mit Aderendhülsen auflegen, Eingriff in das 230-V-Netz nur durch eine Elektrofachkraft nach VDE 0100

Technische Daten

• Ausführung: gemischte Heizkreispumpengruppe mit Drei-Wege-Mischer und Festwertthermostat
• Einstellbereich Thermostatkopf: 40 bis 70 °C
• Durchfluss: 1.600 l/h
• Kvs-Wert: 8,3
• Nenngröße: DN 25
• Achsabstand: 125 mm
• Pumpen-Montagelänge: 130 mm
• Anschlüsse Verbraucher: 1 Zoll Innengewinde
• Anschlüsse Anlage: 1 1/2 Zoll Außengewinde
• Temperatur: 10 bis 110 °C
• Druck: max. 6 bar
• Thermometer: 0 bis 160 °C
• Kugelhähne: Messing CW617N
• Dichtungsset: EPDM
• Dämmung: EPP 38 g/l, Wärmeleitfähigkeit 0,038 W/mK bei 40 °C
• Brandschutzklasse: ISO 3795
• Stromversorgung: 230 V
• Pumpe: environ EcoStar II 25/6 Hocheffizienzpumpe, Montagelänge 130 mm
• Pumpe Förderhöhe max.: 6 m, Fördermenge max.: 3,6 m³/h
• Pumpe Leistungsaufnahme: 3 bis 43 W, Medium -20 °C bis +110 °C
• Pumpe Betriebsdruck: max. 10 bar, Versorgung 220 bis 240 V, 50/60 Hz
• Pumpe Schutzart IP44, Isolationsklasse H, EMV nach EN 61000-6-1 und EN 61000-6-3

Montagehinweise für die Fachkraft

Den Kapillarfühler des Thermostatkopfs an der vorgesehenen Tauchhülse im Vorlauf der Gruppe setzen und die Kapillarleitung ohne enge Radien und ohne Zug verlegen, ein geknicktes Kapillarrohr macht den Kopf unbrauchbar. Der Einstellbereich 40 bis 70 °C ist die Grenze der erreichbaren Vorlauftemperatur. Für eine Fußbodenheizung mit niedriger Auslegungstemperatur ist die Ausführung mit Einstellbereich 25 bis 55 °C die passende Wahl. Die Anlage vor Inbetriebnahme spülen, füllen und entlüften, danach Dichtheit unter Betriebsdruck prüfen. Nach dem Anfahren die Vorlauftemperatur am Thermometer gegen den eingestellten Sollwert prüfen und den hydraulischen Abgleich der Kreise ausführen. Der Pumpentausch ist über die Absperrventile ohne Entleeren der Anlage möglich.

Lieferumfang

• 1 x einbaufertige EcoMix EN004 Pumpengruppe mit Drei-Wege-Mischer, Festwertthermostat 40 bis 70 °C und environ EcoStar II 25/6 mit Netzstecker
