Produktinformationen

Beschreibung

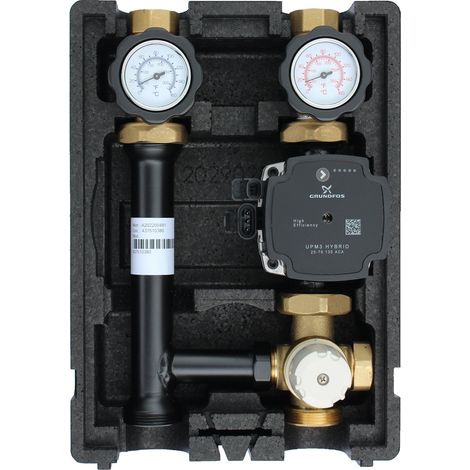

EcoMix EN004 gemischte Heizkreispumpengruppe DN 25, Festwertthermostat 25 bis 55 °C, Grundfos UPM3 Hybrid 25/7

Vormontierte Heizkreisstation mit Drei-Wege-Mischer aus Messing und Herz Kapillar-Thermostatkopf im Einstellbereich 25 bis 55 °C. Umwälzung über die Grundfos UPM3 Hybrid 25/7 in 130 mm Montagelänge, Achsabstand 125 mm.

Hydraulische Einbindung

  • Anlagenseite 1 1/2 Zoll Außengewinde für den direkten Aufbau auf einen Verteilerbalken
  • Verbraucherseite 1 Zoll Innengewinde, flachdichtende Absperrventile mit Thermometern 0 bis 160 °C
  • Der Drei-Wege-Mischer mischt Rücklaufwasser bei, bis die eingestellte Vorlauftemperatur erreicht ist
  • Durchfluss 1.600 l/h bei Kvs 8,3, Betriebsdruck bis 6 bar, Medium 10 bis 110 °C
  • Beim Einzeleinbau kann eine Wandhalterung an den Absperrventilen verschraubt werden, sie ist nicht Bestandteil der Gruppe

Elektrischer Anschluss

  • Vor Arbeiten die Anlage allpolig spannungsfrei schalten und gegen Wiedereinschalten sichern
  • Nur die Pumpe wird elektrisch versorgt, 230 V / 50 Hz mit Netzstecker
  • Der Mischer arbeitet ohne Hilfsenergie, es ist kein Stellmotor und kein Regler anzuschließen
  • Eingriff in das 230-V-Netz nur durch eine Elektrofachkraft nach VDE 0100, Adern mit Aderendhülsen auflegen

Technische Daten

  • Ausführung: gemischte Heizkreispumpengruppe mit Drei-Wege-Mischer und Festwertthermostat
  • Einstellbereich Thermostatkopf: 25 bis 55 °C
  • Durchfluss: 1.600 l/h
  • Kvs-Wert: 8,3
  • Nenngröße: DN 25
  • Achsabstand: 125 mm
  • Pumpen-Montagelänge: 130 mm
  • Anschlüsse Verbraucher: 1 Zoll Innengewinde
  • Anschlüsse Anlage: 1 1/2 Zoll Außengewinde
  • Temperatur: 10 bis 110 °C
  • Druck: max. 6 bar
  • Thermometer: 0 bis 160 °C
  • Kugelhähne: Messing CW617N
  • Dichtungsset: EPDM
  • Dämmung: EPP 38 g/l mit Dampfsperren-System, 0,038 W/mK bei 40 °C
  • Brandschutzklasse: ISO 3795
  • Stromversorgung: 230 V
  • Pumpe: Grundfos UPM3 Hybrid 25/7 Hocheffizienzpumpe, Einbaulänge 130 mm
  • Pumpe Förderhöhe max.: 7,2 m, Fördermenge max.: 3,8 m³/h
  • Pumpe Leistungsaufnahme: 2 bis 52 W, Mediumtemperatur max. 110 °C
  • Pumpe Umgebungstemperatur: 0 bis 55 °C, Isolationsklasse F
  • Pumpe Betriebsdruck: max. 10 bar, Anschluss 230 V / 50 Hz

Montagehinweise für die Fachkraft

Den Kapillarfühler des Thermostatkopfs in die vorgesehene Tauchhülse im Vorlauf der Gruppe setzen und die Kapillarleitung ohne enge Radien und ohne Zug verlegen, ein geknicktes Kapillarrohr macht den Kopf unbrauchbar. Der Einstellbereich 25 bis 55 °C ist die Grenze der erreichbaren Vorlauftemperatur. Für Radiatorenkreise mit höherer Auslegungstemperatur ist die Ausführung mit Einstellbereich 40 bis 70 °C die passende Wahl. Die Anlage vor Inbetriebnahme spülen, füllen und entlüften, danach Dichtheit unter Betriebsdruck prüfen. Nach dem Anfahren die Vorlauftemperatur am Thermometer gegen den eingestellten Sollwert prüfen und den hydraulischen Abgleich der Kreise ausführen. Der Pumpentausch ist über die Absperrventile ohne Entleeren der Anlage möglich.

Lieferumfang

  • 1 x einbaufertige EcoMix EN004 Pumpengruppe mit Drei-Wege-Mischer, Festwertthermostat 25 bis 55 °C und Grundfos UPM3 Hybrid 25/7 mit Netzstecker

Eigenschaften

  • Marke
    ENVIRON
  • Abstand
    125 mm
  • Gewindegröße
    1" (26x34)
  • Material
    Messing
  • Gewicht
    6 kg
  • ManoMano Art.-Nr
    ME41603176
  • MMID
    312423713040
  • Herstellerreferenz
    4260447196117
  • EAN
    4260447196117
