Allgemeine Beschreibung

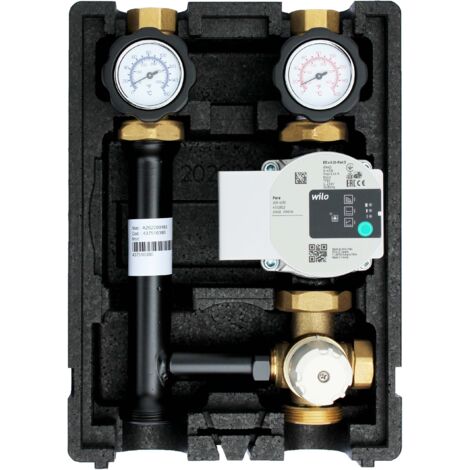

Die EcoMix EN004 Heizkreispumpengruppe DN 25 ist mit einer Wilo Para 25/6 Pumpe ausgestattet und bietet eine effiziente Lösung für Heizsysteme. Sie verfügt über einen vormontierten Drei-Wege-Mischer aus Messing und einen Herz Kapillar-Thermostatkopf, der eine Temperaturregelung von 25 bis 55 °C ermöglicht.Technische daten
- Durchfluss: 1.600 l/h
- Kvs: 8,3
- Nenngröße: DN 25
- Regelung: Herz Kapillar-Thermostatkopf, Einstellbereich 25 bis 55 °C
- Achsabstand: 125 mm
- Pumpen-Montagelänge: 130 mm
- Anschlüsse Verbraucher: 1 Zoll Innengewinde, flachdichtend
- Anschlüsse Anlage: 1 1/2 Zoll Außengewinde
- Temperatur: 10 bis 110 °C
- Druck: max. 6 bar
- Thermometer: 0 bis 160 °C
- Kugelhähne: Messing CW617N
- Dichtungsset: EPDM
- Dämmung: EPP 38 g/l, Wärmeleitfähigkeit 0,038 W/mK, Brandverhalten nach ISO 3795
- Stromversorgung: 230 V
- Pumpe: Wilo Para 25/6, Förderhöhe max. 6 m, Fördermenge max. 3,6 m³/h
- Pumpe Leistungsaufnahme: 3 bis 43 W, Medium -20 bis +110 °C, Betriebsdruck max. 10 bar
- Pumpe Anschluss: 230 V / 50 Hz
Kompatibilität und Zubehör
- Die Heizkreispumpengruppe ist kompatibel mit Fußbodenheizungen und Niedertemperatur-Radiatoren.
Installation
- Der Thermostatkopf hält die eingestellte Vorlauftemperatur selbsttätig und benötigt keine Zuleitung.
- Die Anlage kommt ohne zusätzlichen Mischerregler aus.
- Den Kapillarfühler ohne Zug verlegen und nicht knicken.
- Bei Fußbodenheizkreisen ist zusätzlich ein Sicherheitstemperaturbegrenzer im Vorlauf vorzusehen.
- Anlage spülen, füllen und entlüften; Dämmschalen erst nach der Dichtheitsprüfung schließen.
Anwendung
- Die EcoMix EN004 eignet sich ideal für die Regelung von Heizsystemen in Wohngebäuden.
Weitere Informationen
- Der Eingriff in das 230-V-Netz sollte nur durch eine Elektrofachkraft nach VDE 0100 erfolgen.
