Allgemeine Beschreibung

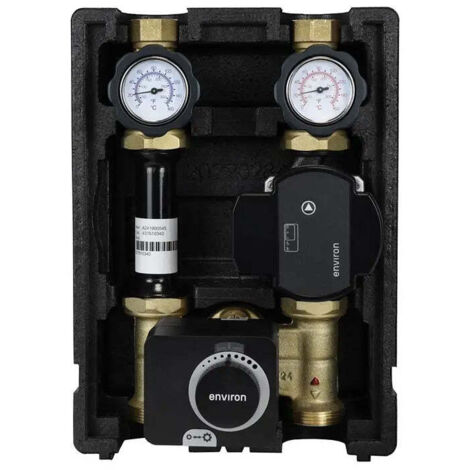

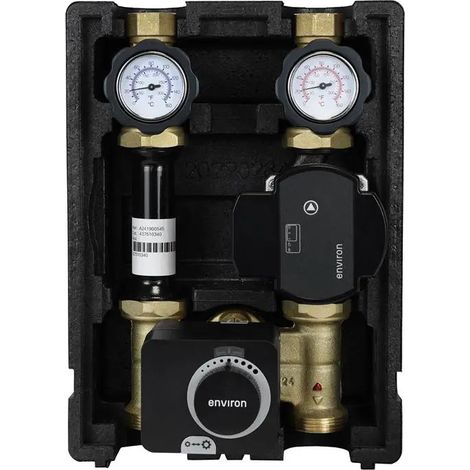

Die EcoMix ENH001 gemischte Heizkreispumpengruppe DN 25 ist eine vormontierte Heizkreisstation, die einen Drei-Wege-Mischer aus Messing, einen elektrischen Stellmotor environ END05 und eine environ EcoStar II 25/6 Hocheffizienzpumpe umfasst. Diese Gruppe hat eine Montagelänge von 130 mm und ist für einen Durchfluss von bis zu 1.600 l/h bei einem Kvs von 8,3 ausgelegt.Technische daten
- Stellmotor: environ END05, Drei-Wege-Mischer aus Messing
- Durchfluss: 1.600 l/h, Kvs: 8,3
- Nenngröße: DN 25
- Achsabstand: 125 mm
- Pumpen-Montagelänge: 130 mm
- Anschlüsse Verbraucher: 1 Zoll Innengewinde
- Anschlüsse Anlage: 1 1/2 Zoll Außengewinde
- Druck max.: 6 bar
- Temperatur: 10 bis 110 °C
- Absperrventile mit Thermometern: 0 bis 160 °C
- Stromversorgung: 230 V
- Dämmung: EPP 38 g/l, 0,038 W/mK bei 40 °C
- Pumpe: environ EcoStar II 25/6 Hocheffizienzpumpe
- Pumpe Förderhöhe max.: 6 m
- Pumpe Fördermenge max.: 3,6 m³/h
- Pumpe Leistungsaufnahme: 3 bis 43 W
- Pumpe Betriebsdruck: max. 10 bar
- Pumpe Schutzart: IP44
- Pumpe Isolationsklasse: H
- EMV: nach EN 61000-6-1 und EN 61000-6-3
Kompatibilität und Zubehör
- Anlagenseite: 1 1/2 Zoll Außengewinde für den direkten Aufbau auf einen Verteilerbalken
- Verbraucherseite: 1 Zoll Innengewinde, Absperrventile mit Thermometern
- Wandhalterung für Einzeleinbau (nicht Bestandteil der Gruppe)
Installation
Der Stellmotor sollte erst nach dem Ausrichten der Gruppe aufgesetzt werden. Es ist wichtig, die Handverstellung zu lösen und den Mischer einmal über den vollen Stellbereich fahren zu lassen. Vor der Inbetriebnahme muss die Anlage gespült, gefüllt und entlüftet werden. Die Dichtheit sollte unter Betriebsdruck geprüft werden. Der Pumpentausch ist über die Absperrventile ohne Entleeren der Anlage möglich.
Anwendung
Die Heizkurve sollte erst nach dem hydraulischen Abgleich der Kreise eingestellt werden. Der Vorlauffühler sollte unmittelbar hinter der Gruppe platziert werden. Der Kvs-Wert von 8,3 begrenzt den sinnvollen Volumenstrom des Kreises; bei einer Auslegung über 1.600 l/h steigen Druckverlust und Geräusch.
Weitere Informationen
Eingriff in das 230-V-Netz nur durch eine Elektrofachkraft nach VDE 0100.
