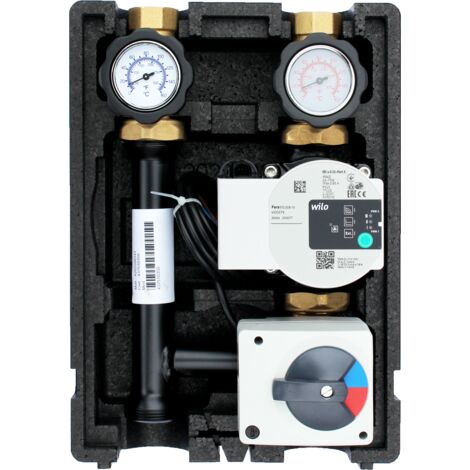

Förderhöhe 8,4 m gemischte Pumpengruppe DN 25, EcoMix ENT001, Elodrive ST06, Wilo Para STG 25/8,75

Allgemeine Beschreibung

Technische daten

• Durchfluss: 1.600 l/h
• Kvs: 8,3
• Nenngröße: DN 25
• Regelung: Elodrive ST06 Stellmotor, 230 V, Skalenscheibe 0 bis 10 am Mischer
• Achsabstand: 125 mm
• Pumpen-Montagelänge: 130 mm
• Anschlüsse Verbraucher: 1 Zoll Innengewinde, flachdichtend
• Anschlüsse Anlage: 1 1/2 Zoll Außengewinde
• Temperatur: 10 bis 110 °C
• Druck: max. 6 bar
• Thermometer: 0 bis 160 °C
• Kugelhähne: Messing CW617N
• Dichtungsset: EPDM
• Dämmung: EPP 38 g/l, Wärmeleitfähigkeit 0,038 W/mK, Brandverhalten nach ISO 3795
• Stromversorgung: 230 V
• Pumpe: Wilo Para STG 25/8,75, Förderhöhe max. 8,4 m, Fördermenge max. 4 m³/h
• Pumpe Leistungsaufnahme: 3 bis 43 W, Medium -20 bis +110 °C, Betriebsdruck max. 10 bar
• Pumpe Anschluss: 230 V / 50 Hz

Kompatibilität und Zubehör

• Die Heizkreispumpengruppe ist für den direkten Aufbau auf einen Verteilerbalken geeignet.
• Flachdichtende Absperrventile mit Thermometern sind im Lieferumfang enthalten.

Installation

Die Installation sollte von einer Elektrofachkraft durchgeführt werden. Vor der Inbetriebnahme sind folgende Schritte zu beachten:

• Den Betriebspunkt aus Volumenstrom und Anlagenkennlinie ermitteln, nicht nach dem Maximalwert von 8,4 m auslegen.
• Nach dem Einbau die Skalenscheibe auf 0 stellen, den Stellmotor aufsetzen und die Drehrichtung prüfen.
• Die Anlage spülen, füllen und entlüften, Dämmschalen erst nach der Dichtheitsprüfung schließen.

Anwendung

Die EcoMix ENT001 Heizkreispumpengruppe eignet sich für die Regelung von Heizungsanlagen, insbesondere bei Fußbodenheizungen. Es wird empfohlen, Fußbodenheizkreise zusätzlich mit einem Sicherheitstemperaturbegrenzer im Vorlauf abzusichern.

Weitere Informationen

Die Pumpe ist die druckstärkste Bestückung der Baureihe und eignet sich für Anwendungen mit einem Druckverlust von mehr als 4 m.
