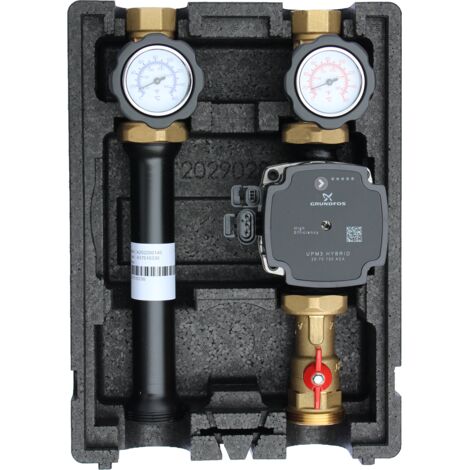

DN 25 EcoMix EN003 Pumpengruppe ungemischt Grundfos UPM3 Hybrid

EcoMix EN003 direkt, DN 25, Achsabstand 125 mm, Grundfos UPM3 Hybrid 25/7

Einbaufertige Heizkreispumpengruppe ohne Mischer für Fußbodenheizung, Wandheizung und Radiatoren, bestückt mit der Hocheffizienzpumpe Grundfos UPM3 Hybrid 25/7 in 130 mm Baulänge.

Hydraulische Einbindung

• Achsabstand 125 mm, Nenngröße DN 25
• Anschlüsse Verbraucher 1 Zoll Innengewinde, Anlage 1 1/2 Zoll Außengewinde für den direkten Aufbau auf einen Verteilerbalken
• Flachdichtende Absperrventile mit Thermometern 0 bis 160 °C, Schwerkraftbremse im Vorlauf
• Vor- und Rücklauf von rechts nach links umkehrbar, Umschaltung Heizen und Kühlen mit einem Handgriff
• Betriebsdaten: 10 bis 110 °C, max. 6 bar, Wasser oder Glykollösung bis 50 %

Elektrischer Anschluss

• Grundfos UPM3 Hybrid 25/7, 230 V / 50 Hz, Leistungsaufnahme 2 bis 52 W
• Pumpe mit Netzstecker vormontiert
• Förderhöhe max. 7,2 m, Fördermenge max. 3,8 m3/h, Betriebsdruck max. 10 bar
• Der Eingriff in das 230-Volt-Netz ist einer Elektrofachkraft nach VDE 0100 vorbehalten

Montagehinweise für die Fachkraft

Wird die Gruppe einzeln montiert, lässt sich an den Absperrventilen eine Wandhalterung verschrauben, die nicht im Lieferumfang enthalten ist. Die EPP-Dämmung 40 g/l mit Dampfsperren-System bleibt geschlossen, damit im Kühlbetrieb kein Kondensat an den Armaturen ansteht. Pumpe und Dichtungen sind zugänglich, ohne die Anlage zu entleeren. Vor Inbetriebnahme Schwerkraftbremse prüfen und die Kennlinie der UPM3 auf den Volumenstrom des Kreises einstellen.

Lieferumfang

1 x EcoMix Heizkreispumpengruppe direkt mit Grundfos UPM3 Hybrid 25/7 130 mm, mit Netzstecker.
