Allgemeine Beschreibung

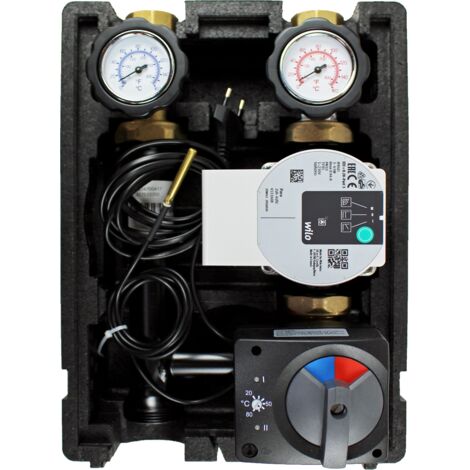

Vormontierte gemischte Heizkreisstation EcoMix ENT001 mit einem Wilo Para 25/6 Pumpenaggregat. Diese Heizkreispumpengruppe ist für den Einsatz in Heizungsanlagen konzipiert und ermöglicht eine präzise Regelung der Mischtemperatur zwischen 20 und 80 °C.Technische daten
- Durchfluss: 1.600 l/h
- Kvs: 8,3
- Nenngröße: DN 25
- Regelung: Elodrive Stellmotor mit integrierter Regelung, Mischtemperatur einstellbar 20 bis 80 °C
- Achsabstand: 125 mm
- Pumpen-Montagelänge: 130 mm
- Anschlüsse Verbraucher: 1 Zoll Innengewinde, flachdichtend
- Anschlüsse Anlage: 1 1/2 Zoll Außengewinde
- Temperatur: 10 bis 110 °C
- Druck: max. 6 bar
- Thermometer: 0 bis 160 °C
- Kugelhähne: Messing CW617N
- Dichtungsset: EPDM
- Dämmung: EPP 38 g/l, Wärmeleitfähigkeit 0,038 W/mK, Brandverhalten nach ISO 3795
- Stromversorgung: 230 V
- Pumpe: Wilo Para 25/6, Förderhöhe max. 6 m, Fördermenge max. 3,6 m³/h
- Pumpe Leistungsaufnahme: 3 bis 43 W, Medium -20 bis +110 °C, Betriebsdruck max. 10 bar
- Pumpe Anschluss: 230 V / 50 Hz
Kompatibilität und Zubehör
- 1 1/2 Zoll Außengewinde für den direkten Aufbau auf einen Verteilerbalken
- 1 Zoll Innengewinde, flachdichtende Absperrventile mit Thermometern 0 bis 160 °C
Installation
- Der Sollwert wird direkt am Stellmotor eingestellt, kein Reglerausgang nötig.
- Vorlauffühler des Stellmotors am Vorlaufrohr hinter dem Mischer anlegen und dämmen.
- Adern mit Aderendhülsen auflegen, Zugentlastung nutzen.
- Eingriff in das 230-V-Netz nur durch eine Elektrofachkraft nach VDE 0100.
Anwendung
Für Fußbodenheizung typischerweise 30 bis 40 °C, für Radiatorkreise 50 bis 70 °C wählen. Ein Sicherheitstemperaturbegrenzer im Vorlauf bleibt bei Fußbodenheizkreisen Pflicht. Den Betriebspunkt der Pumpe aus Volumenstrom und Anlagenkennlinie ermitteln, nicht nach der maximalen Förderhöhe von 6 m auslegen. Anlage spülen, füllen und entlüften, Dämmschalen erst nach der Dichtheitsprüfung schließen.
Weitere Informationen
Diese Ausführung regelt autark.
