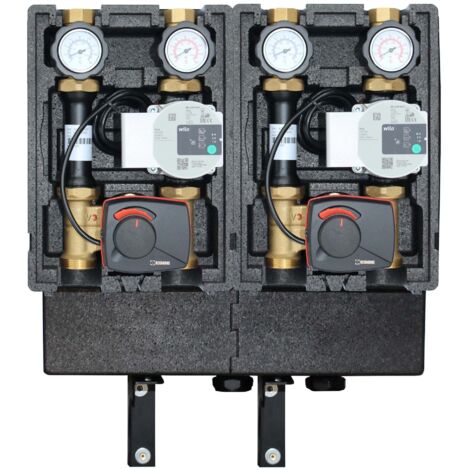

2x gemischter Heizkreis EcoMix Verteilergruppe Esbe ARA 661 DN 25

Allgemeine Beschreibung

Technische daten

• Durchfluss je Gruppe: 2.260 l/h
• Maximaler Druck: 6 bar
• Temperaturbereich: 10 bis 110 °C
• Verteilerbalken DN 25 mit Vor- und Rücklaufkammer: 38 mm
• Maximale Leistung des Verteilerbalkens: 83 kW
• Pumpe Wilo Para 25/6: Baulänge 130 mm, Förderhöhe max. 6,0 m, Fördermenge max. 4 m³/h
• Dämmung: EPP 38 g/l, Wärmeleitfähigkeit: 0,038 W/mK, Brandschutzklasse: ISO 3795
• Verteilerbalken aus Stahl ST37.1, Isolierung EPP 40 g/l

Kompatibilität und Zubehör

• 2 x Pumpengruppe EcoMix EN001H mit Esbe ARA 661 und Wilo Para 25/6
• 1 x Verteilerbalken DN 25
• 1 x Wandhalterung

Installation

Die Installation sollte von einer Fachkraft durchgeführt werden. Die Wandhalterung muss ausgerichtet werden, bevor der Verteilerbalken aufgesetzt und die Gruppen mit flachdichtenden Verschraubungen angeschlossen werden. Vor der Inbetriebnahme ist zu prüfen, ob die Anordnung von Vor- und Rücklauf zur Anlage passt. Gegebenenfalls müssen die Gruppen gespiegelt werden. Beide Mischer sollten vor dem Befüllen in die Mittelstellung gebracht werden, um eine vollständige Füllung und Entlüftung der Anlage zu gewährleisten.

Anwendung

Die Heizkreisverteilergruppe wird zur hydraulischen Einbindung von Heizsystemen verwendet. Nach der Installation sind die Kreise hydraulisch abzugleichen und die Pumpen auf die kleinste Kennlinie einzustellen, die den Auslegungsvolumenstrom liefert. Der Volumenstrom von 2.260 l/h je Gruppe begrenzt die übertragbare Leistung, während der Verteilerbalken selbst bis zu 83 kW belastbar ist. Der Pumpentausch kann ohne Entleeren der Anlage erfolgen, da die Absperrventile schließen.

Weitere Informationen

Vor Arbeiten an der Pumpe muss die gesamte Anlage spannungsfrei geschaltet und gegen Wiedereinschalten gesichert werden. Zudem sollte die Gruppe vor der Arbeit abkühlen.
