Allgemeine Beschreibung

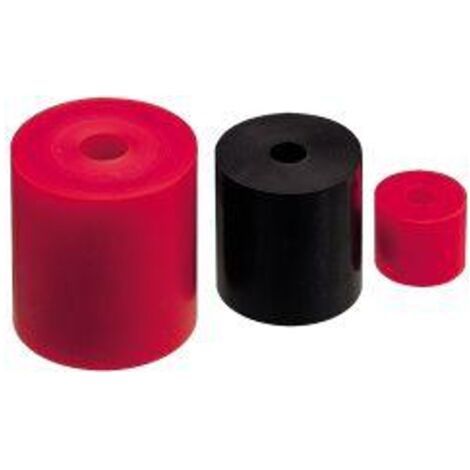

Die EFFBE Elastomer Federn Typ U90 nach DIN 9835 sind aus hochwertigem Polyurethan-Kautschuk (PUR) gefertigt und bieten zahlreiche Vorteile gegenüber herkömmlichen Stahlfedern. Sie zeichnen sich durch hohe Bruchsicherheit und Werkstoffdämpfung aus, wodurch Werkzeugbeschädigungen durch ermüdete oder gebrochene Stahlfedern ausgeschlossen sind. Bei fachgerechter Anwendung ist eine Lebensdauer von über 2 x 10^6 Lastwechseln problemlos möglich. Diese Federn sind in einem Temperaturbereich von –20 °C bis +80 °C einsetzbar.Technische daten
- Seildurchmesser: 32 mm
- Härte nach DIN 53 505: 92 Shore A
- Zugfestigkeit nach DIN 53 504: ≤ 40 N/mm²
- Reißdehnung nach DIN 53 504: ≥ 550 %
- Weiterreißwiderstand nach DIN 53 507: ≤ 50 N/mm
- Rückprall-Elastizität nach DIN 53 512: 43 %
- Abrieb nach DIN 53 516: ≤ 40 mm³
- Druckverformungsrest nach DIN 53 517 (24 h/70 °C): ≤ 20 ≤ 30 %
- Rohdichte nach DIN 53 479: 1,27 g/cm³
- Federweg (s): 30 %
- Setzneigung (Ss): 5–8 %
Hinweis: Diese Werte beziehen sich auf die Ursprungshöhe der Federn und gelten für hohe dynamische Beanspruchung in Abhängigkeit der Hubfrequenz.
Installation
Der Einbau der EFFBE Elastomer Federn erfordert Freiräume bzw. Abstände zum Ausbauchen der Federn im Verhältnis zur prozentualen Verformung. Zur Führung und Zentrierung sollten Führungsbolzen (DIN 9385) eingesetzt werden, die unerlässlich bei Federsäulen und schlanken Einzelfedern sind.
