Allgemeine Beschreibung

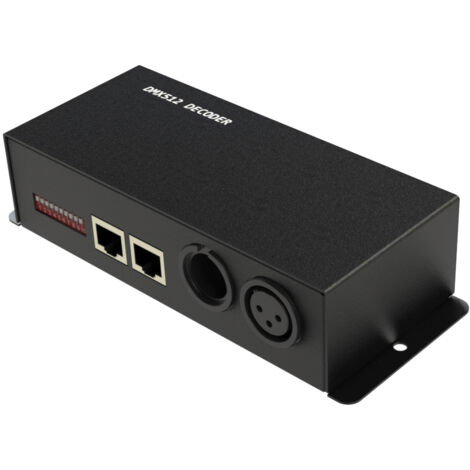

Der Eichenwald RGB DMX 512 Decoder ermöglicht die Ansteuerung von RGB‑LED-Modulen über DMX‑512. Der Decoder verfügt über drei CMOS Open‑Drain‑Ausgänge mit gemeinsamer Anode und liefert pro Farbe bis zu 8 A. Er wird mit 12–24 V DC versorgt und arbeitet im Temperaturbereich von -20 °C bis +60 °C. Die Abmessungen betragen 166 × 67 × 41 mm, das Nettogewicht 340 g und das Bruttogewicht 380 g. Die Verpackungsgröße beträgt 185 × 85 × 59 mm.

Technische daten

Arbeitstemperatur: -20°C bis +60°C

Versorgungsspannung: DC 12-24V

Produktgröße: 166x67x41 mm

Verpackungsgröße: 185x85x59 mm

Nettogewicht: 340g

Bruttogewicht: 380g

Ausgang: Drei CMOS Open-Drain-Ausgänge

Anschlussmodus: Gemeinsame Anode

Maximaler Ausgangsstrom: 8A pro Farbe

Kompatibilität und Zubehör

Kompatibilität: Jeder gängige DMX-Controller belegt 3 DMX-Adressen.

Adresseinstellung: Die Codierschalter 1–9 bilden einen binären Code von 1 bis 9; Insgesamt können 511 Adresscodes eingestellt werden; Der DMX-Startadresscode entspricht dem Gesamtwert der aktiven Codierschalter; Beispiel: Um den Adresscode 37 einzustellen, müssen Sie den ersten, dritten und sechsten Codierschalter nach oben (ON) stellen, sodass 32+4+1 = 37.

DMX-Signalempfang: Das DMX-Signal kann empfangen werden, wenn der Codierschalter FUN (10) auf OFF steht (ON ist auf 0 gesetzt).

Funktionsmodus: Wenn der Codierschalter FUN (10) ON steht, gelten folgende Zuordnungen: Schalter 1–9 AUS bedeutet Schwarz; Schalter 1 = AN Rot; Schalter 2 = AN Grün; Schalter 3 = AN Blau; Schalter 4 = AN Gelb; Schalter 5 = AN Lila; Schalter 6 = AN Cyan; Schalter 7 = AN Weiß; Schalter 8 = AN Siebenfarben-Sprungwechsel (8 Geschwindigkeitsstufen); Schalter 9 = AN Siebenfarben-Verlauf (8 Geschwindigkeitsstufen).

Installation

Die DMX-Startadresse wird über Codierschalter 1–9 festgelegt; Die Schalter bilden einen binären Code von 1 bis 9; Insgesamt 511 Adresscodes; Der Startcode entspricht der Summe der aktivierten Codierschalter; Beispiel: Um den Adresscode 37 einzustellen, müssen Sie den ersten, dritten und sechsten Codierschalter nach unten stellen; Die DMX-Schnittstelle empfängt, wenn FUN (10) OFF ist.

Anwendung

Die DMX-Startadresse wird über Codierschalter 1–9 festgelegt; Einstellen eines binären Codes von 1 bis 9; Insgesamt 511 Adresscodes; Der Startcode entspricht der Summe der aktiven Codierschalter; Beispiel: 37 durch Aktivieren der Schalter 1, 3 und 6.

Mehrfach aktivierte Schalter führen zum größten Standardwert.

Sicherheitshinweise: Die Eingangsspannung dieses Controllers muss den Spezifikationen entsprechen; Verbinden Sie niemals zwei Drähte direkt miteinander, um Kurzschlüsse zu vermeiden; Die Anschlussdrähte müssen gemäß den Farben des Schaltplans korrekt verbunden werden; Die Garantie beträgt 1 Jahr; Innerhalb dieses Zeitraums erfolgt eine kostenlose Reparatur oder ein Austausch; künstlich verursachte Schäden sind ausgeschlossen.
