Allgemeine Beschreibung
Das Einsteckschloss Fallenriegelschloss PZ 65/72/24/O ist ein hochwertiges Schloss mit Panikfunktion, geeignet für Holz- und Stahltüren sowie Feuerabschlüsse. Es bietet eine Durchgangsfunktion D und ist ideal für den Einsatz in verschiedenen Türtypen.

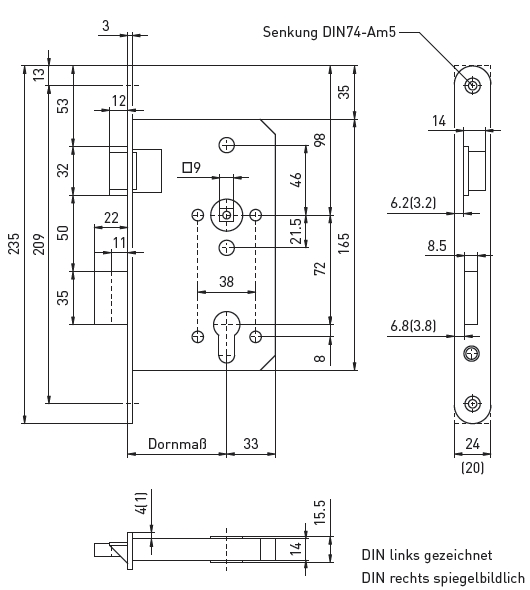

Technische daten
- Dornmaß: 65 mm
- Entfernung: 72 mm
- Drückernuss: 9 mm, geteilt
- Gehäusemaß (HxBxT): 165 x 95 x 15,5 mm
- Stulp (rund): 235 x 24 x 3 mm, verzinkt
- Fallenausschluss: 12 mm
- Riegelausschluss: 11/22 mm
Installation
Das Schloss wird in die Tür eingelassen. Achten Sie darauf, dass die Schlosstasche in der Tür tief genug ist, damit das Gehäuse nicht hinten anstößt.
Anwendung
Die Anwendung des Schlosses erfolgt wie folgt:
- Funktion von Innen: Die Tür hat einen Drücker. Durch Drückerbetätigung werden die Falle und der vorgeschlossene Riegel zurückgezogen, sodass die Tür geöffnet werden kann.
- Funktion von Außen: Die Tür hat außen einen Drücker. Durch den Drücker kann die Falle zurückgezogen werden. Die Tür ist durch Zuschlagen von außen noch nicht gesichert. Zum Sichern der Tür ist die Verriegelung mit Hilfe des Schlüssels erforderlich.
Weitere Informationen
Stulp: Der Stulp ist das nach dem Einbau sichtbare, in der Türkante eingelassene Blechteil. Er hat meist zwei Löcher für die Befestigungsschrauben des Schlosses, ein Loch für die Befestigung eines Profilzylinders und zwei Aussparungen für die Falle und den Riegel des Schlosses. Gängige Stulpbreiten sind 16, 18, 20, 22, 24, 26 und 28 mm.

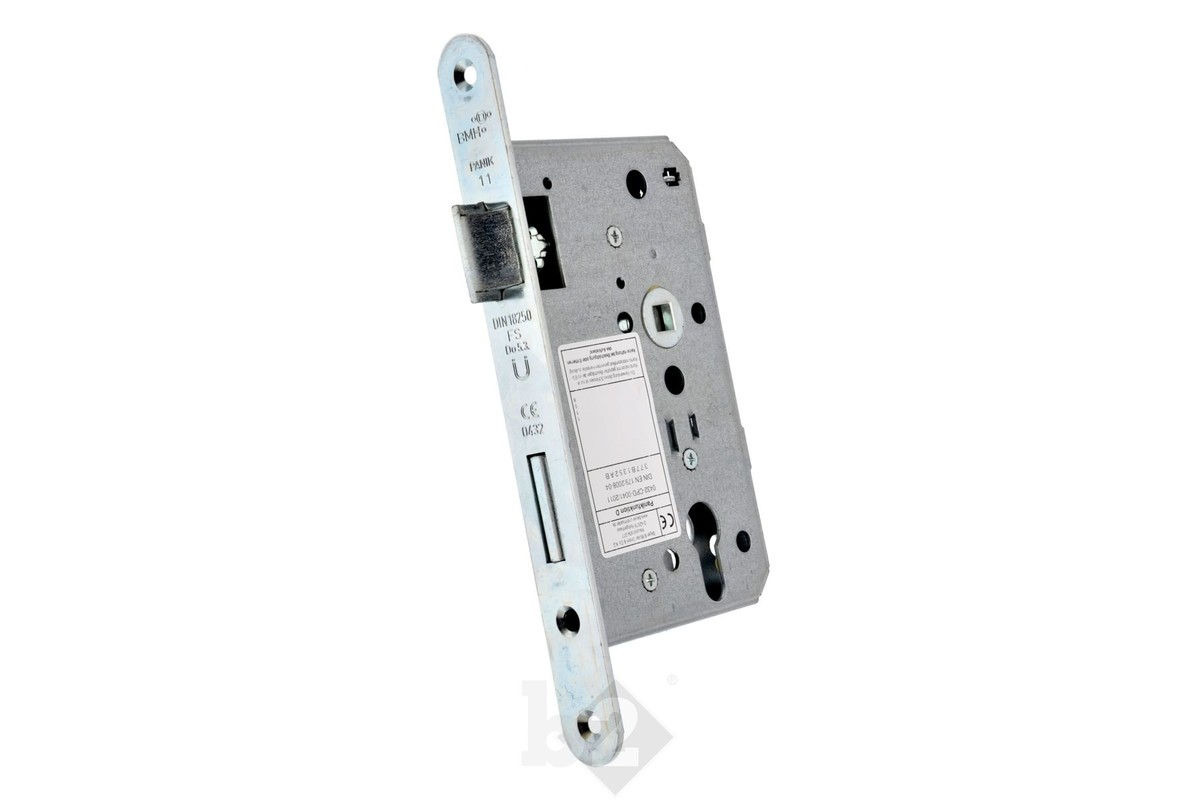

Produktbilder
