Einstellbarer 9-50V/40A/2000W DC Motorregler zur Geschwindigkeitsregelung

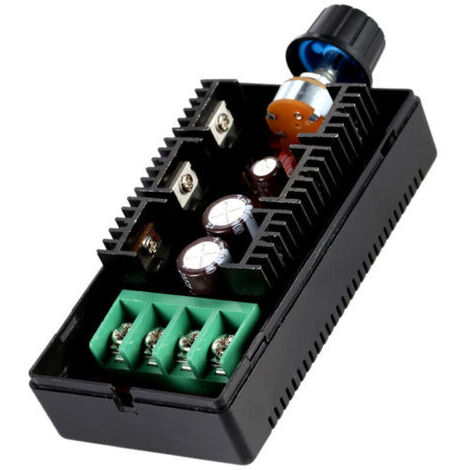

9-50V 2000W Motorregler mit Gehäuse 40A DC-Bürstenmotorregler Dimm- und Temperaturregelungsmodul
IMDN12-Typ DC-Regler. Der Regler ist ein universeller DC-Regler mit einer Spannung von 9-50V. Die Verwendung von importiertem FET/importiertem Spezial-Geschwindigkeitsregler-IC/PCB ist eine 70 Mikron dicke 2 Unzen Kupferfolie, und die PCB-Platinenlayout für hohe Ströme macht die Ausgangs-PWM-Wellenform perfekt und effizienter.
Der IMDN12-40A DC-Regler ist als industrieller Einstiegsregler positioniert und zeichnet sich durch geringe Größe, breite Spannung, hohen Strom, geringen Temperaturanstieg, hohe Zuverlässigkeit und niedrigen Preis aus.

Technische Indikatoren:

(1) Betriebsspannung: breiter Betriebsspannungsbereich DC 9V-50V

(2) Steuerleistung: 0,01-2000W (der maximale Momentanstrom beträgt 40A und der Langzeitbetriebsstrom sollte innerhalb von 20A geregelt werden). Verschiedene Betriebsspannungen entsprechen unterschiedlichen Steuerleistungen wie folgt;

Bei einer Betriebsspannung von 12V: 12V x 40A = 480W

Bei einer Betriebsspannung von 24V: 24Vx40A = 960W

Bei einer Betriebsspannung von 36V: 36Vx40A = 1440W

Bei einer Betriebsspannung von 40V: 40Vx40A = 1600W

Bei einer Betriebsspannung von 50V: 50Vx40A = 2000W

(3) Ruhestrom: 0,025A (wenn die Betriebsspannung zwischen DC10V und DC50V liegt, überschreitet der Ruhestrom 25mA nicht)

(4) PWM-Tastverhältnis: 5% 100%

(5) PWM-Frequenz: 12 kHz

(6) Betriebstemperatur: -20 -- 40 ℃ (Umgebungstemperatur -20 Grad unter Null 40 Grad über Null) Dieser Regler ist von Industriequalität und kann stabil in Umgebungen unter Null arbeiten, was bei handelsüblichen Reglern in der Regel nicht möglich ist.

Platinenabmessungen: Länge 90mm, Breite 51mm, Höhe ca. 30mm (ohne Potentiometereinstellteil)

Anleitung:

1. Beim Versand wird das Potentiometer entfernt und in das Gehäuse gelegt, um Transportschäden am Produkt zu vermeiden.

2. Achten Sie bei der Verkabelung darauf, dass die Plus- und Minuspole der Stromversorgung nicht vertauscht werden. Ein Verpolen entspricht einem Kurzschluss, und der Strom ist sehr hoch, was den Regler sofort durchbrennen lässt. Befolgen Sie die Anweisungen neben den Anschlussklemmen für die Verkabelung.

3. Der Regler ist ein DC-Regler und die Stromversorgung muss eine DC-Stromversorgung zwischen 9 und 50 V sein.

Der Hauptzweck:

1. Drehzahlregelung verschiedener bürstenbehafteter Gleichstrommotoren für allgemeine Zwecke

2. Drehzahlregelung verschiedener Arten von Automotoren (Drehzahlregelung von Auto-Kühlgebläsen, Drehzahlregelung von Auto-Lüftern, Drehzahlregelung von Auto-Scheibenwischermotoren, Drehzahlregelung von Auto-Klimaanlagenlüftern)

3. Drehzahlregelung von Produktionslinien-Förderbändern, Drehzahlregelung von Rohrabzugsventilatoren, Drehzahlregelung von Laufbändern, parallele Drehzahlregelung mehrerer Computerlüfter und Drehzahlregelung von elektronischen Ventilatoren.

4. Verschiedene Arten der DC-Lampendimmung, verschiedene Arten der DC-Heiztemperaturregelung.
