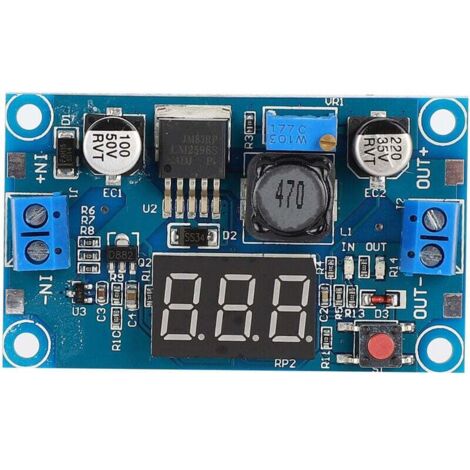

Einstellbarer DC DC 4-40V Konvertermodul Spannungsabwärtsregler

1. Drücken Sie die Taste, um die gemessene Eingangs- oder Ausgangsspannung zu ändern. Die Kontrollleuchte zeigt an, welche Spannung gemessen wird. Die letzte Einstellung bleibt auch nach Aus- und Wiedereinschalten erhalten. Das Voltmeter kann ausgeschaltet werden, indem der Schalter länger als 1 Sekunde und kürzer als 4 Sekunden gedrückt gehalten wird. Dank der Klemmleiste kann bequem auf die Verwendung eines Lötkolbens verzichtet werden, und der Kabelanschlusspunkt bleibt erhalten. Die Eingangsspannung beträgt 4,0 bis 40 V (die Eingangsspannung muss mehr als 1 V höher sein als die auszugebende Spannung). 4. Einstellbarer Ausgangsspannungsbereich von 1,25 V bis 37 V, stufenlos einstellbar (die Eingangsspannung muss mehr als 1 V höher sein als die auszugebende Spannung). 5. Der maximale Ausgangsstrom kann 3 A erreichen, und der übliche stabile Arbeitsstrom beträgt 2 A.

Spezifikation:

Eigenschaften:
Mit Voltmeteranzeige, Voltmeterfehler ±0,1 V, Bereich 0~40 V.
Drücken Sie die Taste, um die Messeingangs- oder -ausgangsspannung umzuschalten. Die Kontrollleuchte zeigt an, welche Spannung gemessen wird, und behält die letzte Einstellung bei, auch wenn sie aus- und wieder eingeschaltet wird.
Das Voltmeter kann ausgeschaltet werden, indem der Schalter länger als 1 Sekunde und kürzer als 4 Sekunden gedrückt gehalten wird.
Mit der Klemmleiste kann bequem kein Lötkolben verwendet werden, und der Kabelanschlusspunkt bleibt erhalten. Die Eingangsspannung beträgt 4,0 bis 40 V (die Eingangsspannung muss mehr als 1 V höher sein als die Ausgangsspannung).
Einstellbarer Ausgangsspannungsbereich von 1,25 V bis 37 V, stufenlos einstellbar (die Eingangsspannung muss mehr als 1 V höher sein als die Ausgangsspannung).
Der maximale Ausgangsstrom kann 3 A erreichen, und der übliche stabile Arbeitsstrom beträgt 2 A.
Mit einer internen Schwingfrequenz von 150 kHz gehört er zur zweiten Generation von Schaltspannungsreglern mit geringem Stromverbrauch und hoher Effizienz.
Spezifikation:
Material: Epoxidharz
Voltmeter: Fehler +-0,1 V; Messbereich: 0~40 V
Eingangsspannung: 4~40 V
Einstellbare Ausgangsspannung: 1,25~37 V
Maximaler Ausgangsstrom: 3 A
Stabile Stromstärke: 2 A
Interne Schwingfrequenz: 150 kHz
Lieferumfang:
1 * Modul
Benutzerhandbuch:
Kalibrierungsfunktion für Eingangs- und Ausgangsspannungsmessfehler: Halten Sie den Schalter länger als 4 Sekunden gedrückt. Nach dem Eingeben der Hand wird die Kalibrierungsfunktion für Spannungsmessfehler aufgerufen.
Zu diesem Zeitpunkt leuchtet die Kontrollleuchte (Kalibrierungseingangsanschluss) und die Digitalröhre blinkt, um den Korrekturwert anzuzeigen (die Werkseinstellung ist 0,0).Drücken Sie nun die Taste, um den Wert zu ändern (der Wertebereich liegt zwischen -0,5 und 0,5, die Einheit ist V). Eine positive Zahl bedeutet eine Aufwärtskalibrierung, eine negative eine Abwärtskalibrierung.
Nachdem Sie den Vergleichswert am Eingang eingestellt haben, halten Sie die Taste länger als 2 Sekunden gedrückt und lassen Sie die Fehlerkalibrierung los. Die Ausgangsanzeige leuchtet (Kalibrierungsausgang) und der Ausgangskalibrierungswert wird angezeigt.
Die Einstellung erfolgt analog zur Eingabe. Halten Sie die Taste länger als 2 Sekunden gedrückt, nachdem Sie den Vergleichswert am Ausgang eingestellt haben. Nach dem Loslassen der Taste wird der eingestellte Wert gespeichert und die normale Anzeigespannung wiederhergestellt. Der eingestellte Korrekturwert wird sofort wirksam, ohne dass die Stromversorgung unterbrochen wird.
Hinweis:
Bei einer Eingangsspannung unter 4 V funktioniert das integrierte Voltmeter nicht und zeigt keine Anzeige an.
