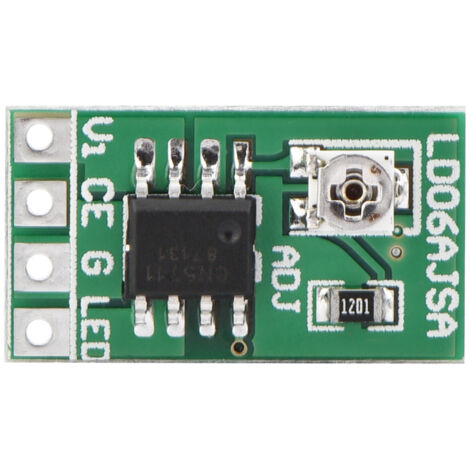

Einstellbarer LED-Treiber 30–1500 mA für 18650-Li-Ionen-Akkus, kompatibel mit 3,3 V, 5 V und 3,7 V, Konstantstromregelung

Willkommen in unserem Shop! Entdecken Sie unseren integrierten Stromregler-Schaltkreis – einen leistungsstarken LED-Treiber, der Ihre Beleuchtungsprojekte vereinfacht. Dieses kompakte Produkt arbeitet mit einer Eingangsspannung von 2,8 V bis 6 V und eignet sich ideal für 3-V-, 3,3-V-, 3,7-V-, 4,5-V-, 5-V- oder 6-V-Netzteile. Der konstante Ausgangsstrom ist mit einem einfachen externen Widerstand bis zu 1,5 A einstellbar. Die Architektur des Schaltkreises integriert eine hochpräzise Spannungsreferenz, einen Verstärker, einen Stromspiegel, einen Leistungstransistor und einen Strommessblock direkt auf dem Chip. Diese Integration reduziert die Anzahl der benötigten externen Bauteile erheblich und macht ihn zu einer idealen und kompakten Lösung für die Ansteuerung von LEDs. Die Bedienung ist einfach: Wenn der CE-Pin auf High-Pegel liegt und die Eingangsspannung 2,8 V übersteigt und größer als die Durchlassspannung der LED zuzüglich des erforderlichen Spannungsabfalls ist, liefert der Schaltkreis normalerweise einen konstanten Strom durch den LED-Pin. Eine wichtige Innovation ist die intelligente Temperaturregelung. Diese Funktion ermöglicht den Dauerbetrieb der LED auch bei hohen Umgebungstemperaturen oder starken Spannungsabfällen. Sobald die Sperrschichttemperatur ca. 135 °C erreicht, reduziert der Reglerblock den LED-Strom schrittweise, um die Temperatur zu stabilisieren und eine schädliche Überhitzung zu verhindern. Dadurch können Sie die Energiemanagement-Funktionen des Chips sicher und vollständig nutzen. Die Schaltung verfügt außerdem über eine Chip-Aktivierungsfunktion, mit der Sie den gesamten Chip abschalten und so den Stromverbrauch auf unter 1 µA begrenzen können. Es verfügt außerdem über einen Überstromschutz: Sobald der LED-Strom 1,9 A (typisch) erreicht, aktiviert sich der Schutzblock, um einen weiteren Anstieg zu verhindern.

Detaillierte Spezifikationen:

- Betriebsspannung: DC 2,8 V – 6 V

- Ausgangsstrom: Einstellbar von 30 mA bis 1500 mA

- Maximale Ausgangsleistung: 9 W

- Kann 1 bis 16 LEDs von 2,8 V bis 6 V ansteuern (maximaler Strom nicht über 1,5 A)

- Stromregelung: 1) Über einstellbaren Widerstand; 2) Über PWM-Steuersignal

- Gewicht: 0,56 Gramm

Lieferumfang:

1 x LED-Treiber mit einstellbarem Strom.
