Einstellbarer PWM-Signalgenerator – XYLPWM-Modul für Rechteck- und Rechteckwellen

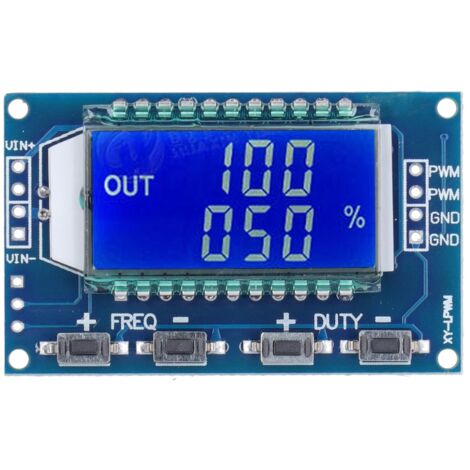

Willkommen in unserem Shop! Dieses Signalgeneratormodul ist ein vielseitiger Rechteckwellengenerator, ideal für experimentelle Entwicklungen, Motorsteuerung und die Erzeugung einstellbarer Impulse für Mikrocontroller-Anwendungen. Es eignet sich perfekt für Aufgaben wie PWM-Dimmer und Drehzahlregelung in entsprechenden Schaltungen. Die Bedienung ist einfach. Es verfügt über einen PWM-Ausgang mit unabhängigen Reglern zur Einstellung von Frequenz und Tastverhältnis. Es bietet einen großen Frequenzbereich mit hoher Genauigkeit. Ein integriertes LCD-Display zeigt die aktuellen Frequenz- und Tastverhältniseinstellungen übersichtlich an. Das Modul unterstützt die serielle Schnittstellenkommunikation, und alle Ihre Konfigurationen bleiben auch nach dem Ausschalten erhalten. Der Frequenzbereich ist intelligent in vier automatisch umschaltende Kategorien für eine präzise Steuerung unterteilt: * 1 Hz bis 999 Hz: Anzeige als XXX (ohne Dezimalstellen), mit einer minimalen Schrittweite von 1 Hz. * 1,00 kHz bis 9,99 kHz: Anzeige als X,XX, mit einer minimalen Schrittweite von 0,01 kHz. *
**10,0 kHz bis 99,9 kHz:** Angezeigt als XX,X, mit einer minimalen Schrittweite von 0,1 kHz. *
**1 kHz bis 150 kHz:** Anzeige als XXX, mit einer minimalen Schrittweite von 1 kHz.
**Spezifikationen des Hauptmoduls:** *
**Betriebsspannung:** 3,3 V bis 30 V *
**Frequenzbereich:** 1 Hz bis 150 kHz *
**Frequenzgenauigkeit:** Ca. ±2 % pro Bereich *
**Signalbelastbarkeit:** Ausgangsstrom von ca. 5 mA bis 30 mA *
**Ausgangsamplitude:** Die PWM-Amplitude entspricht der Versorgungsspannung. *
**Betriebstemperatur:** -20 °C bis +70 °C *
**Serielle Schnittstellensteuerung:** TTL-Pegel-Kommunikation (mikrocontrollerkompatibel) *
**Kommunikationsstandard:** 9600 bps, 8 Datenbits, 1 Stoppbit, keine Parität, keine Flusssteuerung.
**Einfache Steuerung über serielle Schnittstellenbefehle:**
**Einstellen Frequenz:** Befehle im Format "Fxxx" senden. *
Beispiel: "F101" stellt die Frequenz auf 101 Hz ein (Bereich 001–999). *
Beispiel: "F1.05" stellt die Frequenz auf 1,05 kHz ein (Bereich 1,00–9,99). *
Beispiel: "F10.5" stellt die Frequenz auf 10,5 kHz ein (Bereich 10,0–99,9). *
Beispiel: "F1.0.5" stellt die Frequenz auf 105 kHz ein (Bereich 1,00–1,50).
**Tastverhältnis einstellen:** Befehle im Format "DXXX" senden. *
Beispiel: "D050" stellt das PWM-Tastverhältnis auf 50 % ein (Bereich 001–100).
**Parameter lesen:** Einen "read"-Befehl senden. Bei erfolgreichem Auslesen wird „DOWN“ zurückgegeben, bei einem Fehler „FALL“.
**Lieferumfang:** 1 x Signalgeneratormodul.
