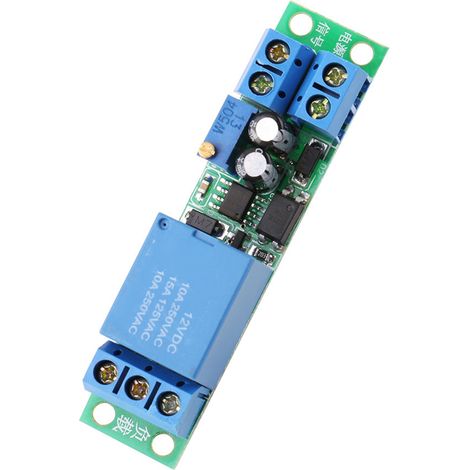

Einstellbares 12-V-DC-Signal-Triggermodul für Verzögerungsschalter-Relaismodul

1. Normalerweise offenes 12-V-Triggerverzögerungsrelaismodul, effektiv für wiederholtes Auslösen.
2. Die Verzögerungszeit ist über ein Potentiometer einstellbar; Standardwert: 0–25 Sekunden. Für längere Verzögerungszeiten kann der Kondensator oder das Potentiometer durch ein größeres ersetzt werden.
3. Der Stromversorgungsanschluss verfügt über eine Sperrdiode zum Schutz.
4. Das Triggersignal kann hoch- oder niedrigpegelig sein und eignet sich für industrielle Steuerungen. Das Modul kann wiederholt ausgelöst werden.
5. Es kann in der Robotik, bei der Verzögerung von Fahrzeuglampen, in der Entwicklung intelligenter Produkte, in Automatisierungsanlagen, in der SPS-Entwicklung, in Smart Homes, bei Diebstahlalarmverzögerungen und in der Elektronikentwicklung eingesetzt werden.

Spezifikation:

Funktion:
12-V-Triggerverzögerungsrelaismodul, effektiv für wiederholtes Auslösen.
Die Verzögerungszeit ist über ein Potentiometer einstellbar (im Uhrzeigersinn zum Verringern, gegen den Uhrzeigersinn zum Erhöhen), Standardwert: 0–25 Sekunden. Benötigen Sie mehr Zeit, ersetzen Sie den Kondensator oder das Potentiometer einfach durch einen größeren.
Der Stromanschluss verfügt über eine Sperrdiode zum Schutz.
Das Triggersignal kann ein High- oder Low-Pegel-Signal sein und eignet sich für die industrielle Steuerung. Das Modul kann wiederholt getriggert werden.
Es kann in der Robotik, bei der Verzögerung von Fahrzeuglampen, in der Produktentwicklung, in intelligenten Systemen, Automatisierungsanlagen, der API-Entwicklung, in Smart-Home-Technologien, bei der Verzögerung von Einbruchmeldeanlagen und in der Elektronikentwicklung eingesetzt werden.
Spezifikation:
Betriebsspannung: 12 V DC
Belastbarkeit: AC 250 V 10 A; DC 30 V 10 A
Verzögerungszeit: T(s) = 1,1 * R(Ω) * C(Ω); Beispiel: Bei einem Kondensator von 47 µF und einem Widerstand von 500 kΩ ergibt sich T = 1,1 * 0,000047 * 500000 = 25,85 s.
Größe: ca. 67 x 16 mm / 2,64 x 0,62 Zoll
Funktionsprinzip:
1. Schalten Sie das Modul ein (12 V oder 5 V). Das Relais wird sofort aktiviert. Der NC-Anschluss wird mit dem COM-Anschluss verbunden.
2. Das Relais wird nach 0 bis 25 Sekunden deaktiviert. Der NC-Anschluss wird mit dem COM-Anschluss verbunden.
3. Das Relais bleibt stromlos, bis ein externes Triggersignal empfangen wird.
4. Solange ein Triggersignal anliegt, bleibt das Relais so lange aktiviert, bis das Triggersignal verschwindet. Anschließend wird es nach 0 bis 25 Sekunden deaktiviert. Der NC-Anschluss wird nun mit dem COM-Anschluss verbunden.
Lieferumfang:
1 Zeitverzögerungsrelais-Modul.
Hinweis:
Bitte beachten Sie, dass neue und ältere Versionen dieses Produkts nach dem Zufallsprinzip versendet werden. Stellen Sie sicher, dass Sie dies vor Ihrer Bestellung berücksichtigen.
