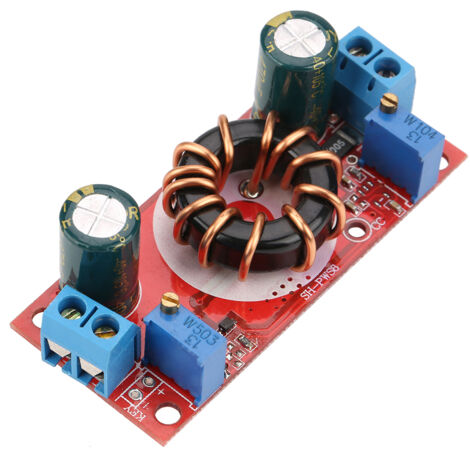

Einstellbares 4-32V auf 1,2-32V DC-DC-Wandlermodul, Abwärtsspannungsnetzteil mit DC-CV-Steuerung

Willkommen in unserem Shop! Entdecken Sie unser geregeltes, nicht-isoliertes DC-Leistungswandlermodul, das für Langlebigkeit und zuverlässige Leistung entwickelt wurde. Dieses nicht-isolierte, synchrone Abwärtswandlermodul bietet eine extrem stabile Ausgangsspannung und wandelt eine Eingangsspannung von 4 bis 32 V DC (maximal 36 V) in eine stufenlos einstellbare Ausgangsspannung von 1,2 V bis 32 V DC um. Eine minimale Differenz von 1 V zwischen Eingangs- und Ausgangsspannung (Vin > Vout) ist unerlässlich. Dank seiner hochwertigen Komponenten erreicht es einen maximalen Wirkungsgrad von bis zu 98 %, abhängig von den Spannungs- und Strombedingungen. Das Modul unterstützt einen Ausgangsstrom von 0 bis 10 A, wobei ein Dauerbetriebsstrom von bis zu 6 A bei natürlicher Kühlung empfohlen wird. Die Temperatur sollte dabei 60 °C nicht überschreiten. Der konstante Ausgangsstrom ist von 0,3 A bis 10 A einstellbar. Das Modul arbeitet mit einer Frequenz von 150 kHz und in einem Temperaturbereich von -40 °C bis +85 °C. Zu den Hauptmerkmalen gehören die Regelungsmodi Konstantspannung (CV) und Konstantstrom (CC) sowie ein integrierter Kurzschlussschutz (der Strom wird dann auf den eingestellten Konstantstromwert begrenzt). Bitte beachten Sie, dass kein Verpolungsschutz am Eingang oder Rückstromschutz am Ausgang vorhanden ist. Gegebenenfalls wird empfohlen, eine Diode in Reihe am Eingang zu schalten. Für eine einfache und bequeme Verdrahtung ist das Gerät mit Klemmenblöcken ausgestattet. Das Gewicht beträgt ca. 30 Gramm. **Lieferumfang:** Sie erhalten 1 Konvertermodul. **Einrichtungsanleitung:** 1. **Einstellen der Ausgangsspannung (CV):** Stellen Sie ohne angeschlossene Last mit dem Potentiometer die gewünschte Ausgangsspannung ein, z. B. entsprechend der Ladespannung einer Batterie. 2. **Einstellen des Konstantstroms (CC):** Drehen Sie das CC-Potentiometer zunächst ca. 20 Umdrehungen gegen den Uhrzeigersinn. Schließen Sie dann Ihre Last mit einem Amperemeter in Reihe an und stellen Sie mit dem CC-Potentiometer den gewünschten Strom ein. **Wichtig:** Verwenden Sie für diese Einstellung nicht die Kurzschlussmethode. Beachten Sie, dass die Konstantstromfunktion nur aktiv ist, wenn die Ausgangsspannung größer als 1,2 V ist.
