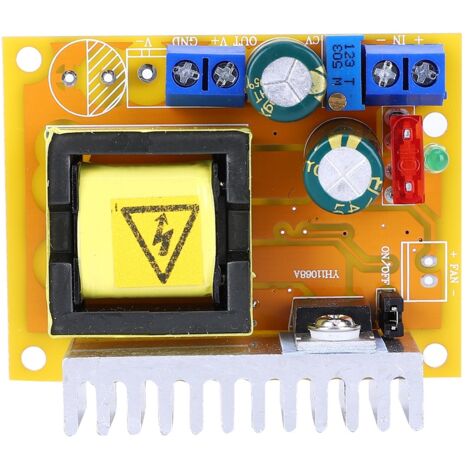

Einstellbares DC/DC-Überspannungsmodul 45–390 V für Kondensatorladung und Hochspannungsanwendungen

Willkommen in unserem Shop!

Dieses Hochspannungs-Boost-Modul versorgt Ihre elektronischen Geräte mit präziser Ausgangsspannungsregelung und ist optimal auf Ihr System abgestimmt. Ideal für anspruchsvolle Anwendungen wie das Laden von Kondensatoren oder die Stromversorgung von elektromagnetischen Waffen.

Hergestellt aus hochwertigen elektronischen Bauteilen und in einem präzisen Fertigungsprozess, bietet dieses Modul eine exzellente Verarbeitungsqualität und stabile Leistung. Es verfügt über einen wichtigen Überstrom- und Überspannungsschutz. Sein Wirkungsgrad ist mit bis zu 88 % hoch.

**Detaillierte Spezifikationen:**

* **Artikeltyp:** Boost-Modul

* **Modultyp:** Nicht isoliertes Boost-Modul

* **Eingangsstrom:** 5 A (maximal)

* **Ruhestrom:** Ca. 15 mA (z. B. 12 V → 50 V). Steigt mit der Ausgangsspannung.

* **Ausgangsspannung:** Stufenlos einstellbar von 45 V bis 390 V.

* **Ausgangsstrom:** Maximal 0,2 A (abhängig von der Eingangs-/Ausgangsspannungsdifferenz).

* **Ausgangsleistung:** 40 W (70 W Spitze).

* **Betriebstemperatur:** -40 °C bis +85 °C.

* **Betriebsfrequenz:** 75 kHz.

* **Integrierte Schutzfunktionen:** Kurzschluss-, Überlast- (Überstrom-), Überspannungs- und Verpolungsschutz.

* **Montagemethode:** 4 x 3 mm Schrauben.

* **Verdrahtungsmethode:** Lötanschlüsse für den Ausgang (Ausgangsgehäuse im Lieferumfang enthalten).

* **Modulabmessungen:** Ca. 60 x 50 x 22 mm (Länge x Breite x Höhe).

**Richtwerte für die Kondensatorladung:**

* 470 µF auf 390 V geladen: ~2 Sekunden

* 1000 µF auf 390 V geladen: ~4 Sekunden

* 2200 µF auf 390 V geladen: ~8 Sekunden

* 4700 µF auf 390 V geladen: ~18 Sekunden

**Anwendungen:**

1. Kondensatorladung, Stromversorgung für elektromagnetische Waffen.

2. Allgemeine Stromversorgung für elektronische Geräte (einstellbare Spannung).

3. Stromversorgung für Spannungsfestigkeitsprüfungen, Leuchtstoffröhren.

4. Spezielle Hochspannungsanwendungen.

**Lieferumfang:**

Sie erhalten **1 DC/DC-Aufwärtswandler**.
