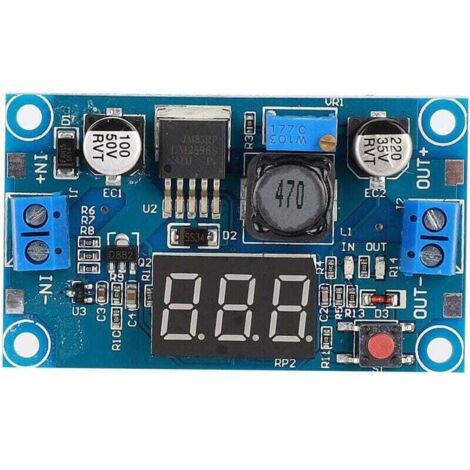

Einstellbares DC/DC-Wandlermodul, Abwärtsspannungsregler 4–40 V

Informations produit

1. Appuyez sur le bouton pour changer la tension d'entrée ou de sortie de mesure, et le voyant indique quelle tension est mesurée, et conservez le dernier réglage, même s'il est éteint puis rallumé.
2. Le voltmètre peut être éteint en appuyant sur l'interrupteur et en le maintenant enfoncé pendant plus d'1 seconde et moins de 4 secondes.
3. Avec le bornier, aucun fer à souder ne peut être utilisé de manière pratique et le point de connexion du fil est conservé. La tension d'entrée est de 4,0 ~ 40 V (la tension d'entrée doit être supérieure à la tension à produire de plus de 1 V.).
4. Plage de tension de sortie réglable de 1,25 V à 37 V réglable en continu (la tension d'entrée doit être supérieure à la tension à sortir de plus de 1 V).
5. Le courant de sortie maximal peut atteindre 3 A et le courant de fonctionnement stable commun est de 2 A.

Spécification:

Caractéristiques:
Avec affichage du voltmètre, erreur du voltmètre ± 0,1 V, plage 0 ~ 40 V.
Appuyez sur le bouton pour changer la tension d'entrée ou de sortie de mesure, et le voyant indique quelle tension est mesurée et conservez le dernier réglage, même s'il est éteint puis allumé.
Le voltmètre peut être éteint en appuyant sur l'interrupteur et en le maintenant enfoncé pendant plus d'1 seconde et moins de 4 secondes.
Avec le bornier, aucun fer à souder ne peut être utilisé de manière pratique et le point de connexion des fils est conservé. La tension d'entrée est de 4,0 ~ 40 V (la tension d'entrée doit être supérieure à la tension à produire de plus de 1 V.).
Plage de tension de sortie réglable de 1,25 V à 37 V réglable en continu (la tension d'entrée doit être supérieure à la tension à produire de plus de 1 V).
Le courant de sortie maximal peut atteindre 3A et le courant de fonctionnement stable commun est de 2A.
Utilisant une fréquence d'oscillation interne de 150 KHz, il appartient à la deuxième génération de régulateurs de tension à découpage, avec une faible consommation d'énergie et un rendement élevé.
Spécification:
Matériel: Résine poxy
Voltmètre:Erreur+-0,1V; Plage de mesure: 0 ~ 40V
Tension d'entrée:4 ~ 40V
Tension de sortie réglable: 1,25 ~ 37V
Courant de sortie maximal:3A
Courant stable:2A
Fréquence d'oscillation interne: 150KHz
Liste des colis:
1 * module
Manuel d'utilisation:
Fonction d'étalonnage d'erreur de mesure de tension d'entrée et de sortie, appuyez longuement sur l'interrupteur pendant plus de 4 secondes, après être entré dans la main, il entrera dans la fonction d'étalonnage d'erreur de mesure de tension.
ce moment, le voyant est allumé (borne d'entrée d'étalonnage) et le tube numérique clignote pour afficher la valeur de correction (le paramètre d'usine est 0,0) ce moment, appuyez sur le bouton pour modifier cette valeur (la plage de valeurs est de -0,5 ~ 0,5, l'unité est V), le nombre positif signifie un étalonnage vers le haut et le nombre négatif signifie un étalonnage vers le bas.
Après avoir ajusté la valeur de comparaison de l'extrémité d'entrée, maintenez le bouton enfoncé pendant plus de 2 secondes, puis relchez l'étalonnage d'erreur après la libération, puis le voyant de sortie est allumé (sortie d'étalonnage) et la valeur d'étalonnage de la sortie est affichée .
La méthode de réglage est la même que l'entrée. Après la valeur de comparaison à la fin de la sortie, appuyez sur le bouton et maintenez-le enfoncé pendant plus de 2 secondes. Après avoir relché la main, enregistrez la valeur définie et revenez à la tension d'affichage normale. La valeur de correction réglée prend effet immédiatement et l'alimentation n'est pas perdue.
Noter:
La tension d'entrée est inférieure à 4V, le voltmètre embarqué ne fonctionne pas et ne s'affiche pas.

Caractéristiques

• Largeur10 cm
• Hauteur10 cm
• Poids0.1 kg
• CouleurNoir
• Réf. ManoManoME96035261
