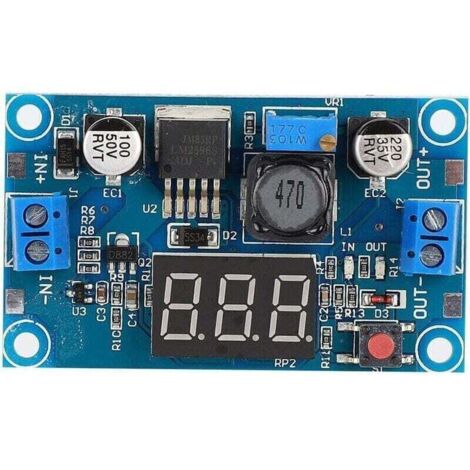

Einstellbares DC/DC-Wandlermodul, Abwärtsspannungsregler 4–40 V

Produktinformationen

1. Drücken Sie die Taste, um zwischen Eingangs- und Ausgangsspannungsmessung zu wechseln. Die Kontrollleuchte zeigt die gemessene Spannung an und speichert die letzte Einstellung, auch wenn das Gerät aus- und wieder eingeschaltet wird.
2. Das Voltmeter kann durch Gedrückthalten des Schalters für mehr als 1 Sekunde und weniger als 4 Sekunden ausgeschaltet werden.
3. Die Klemmenleiste macht einen Lötkolben überflüssig, und der Drahtanschluss bleibt erhalten. Die Eingangsspannung beträgt 4,0 bis 40 V (die Eingangsspannung muss mindestens 1 V höher als die Ausgangsspannung sein).
4. Der einstellbare Ausgangsspannungsbereich liegt zwischen 1,25 V und 37 V und ist stufenlos einstellbar (die Eingangsspannung muss mindestens 1 V höher als die Ausgangsspannung sein).
5. Der maximale Ausgangsstrom beträgt 3 A, der übliche stabile Betriebsstrom liegt bei 2 A.

Spezifikation:

Merkmale:
Mit Voltmeteranzeige, Messfehler ±0,1 V, Messbereich 0–40 V.
Durch Drücken der Taste kann zwischen Eingangs- und Ausgangsspannungsmessung umgeschaltet werden. Die Kontrollleuchte zeigt die aktuell gemessene Spannung an und speichert die letzte Einstellung, auch nach dem Aus- und Wiedereinschalten.
Das Voltmeter kann durch Gedrückthalten des Schalters für mehr als 1 Sekunde und weniger als 4 Sekunden ausgeschaltet werden.
Mit Klemmenblock, kein Lötkolben erforderlich, die Drahtverbindungspunkte bleiben erhalten. Die Eingangsspannung beträgt 4,0 bis 40 V (die Eingangsspannung muss mindestens 1 V höher als die Ausgangsspannung sein). Der Ausgangsspannungsbereich ist stufenlos von 1,25 V bis 37 V einstellbar (die Eingangsspannung muss mindestens 1 V höher als die Ausgangsspannung sein). Der maximale Ausgangsstrom beträgt 3 A, der übliche stabile Betriebsstrom 2 A. Mit einer internen Oszillationsfrequenz von 150 kHz gehört er zur zweiten Generation von Schaltreglern und zeichnet sich durch geringen Stromverbrauch und hohen Wirkungsgrad aus. Spezifikation: Material: Epoxidharz; Voltmeter: Fehler ±0,1 V. Messbereich: 0 ~ 40 V
Eingangsspannung: 4 ~ 40 V
Einstellbare Ausgangsspannung: 1,25 ~ 37 V
Maximaler Ausgangsstrom: 3 A
Standardstrom: 2 A
Interne Oszillationsfrequenz: 150 kHz
Lieferumfang:
1 * Modul
Benutzerhandbuch:
Kalibrierungsfunktion für Eingangs- und Ausgangsspannungsmessfehler: Halten Sie den Schalter länger als 4 Sekunden gedrückt. Sobald die Kalibrierungsfunktion aktiviert ist, leuchtet die Kontrollleuchte (Kalibrierungseingang) auf, und die Digitalanzeige blinkt, um den Korrekturwert anzuzeigen (Werkseinstellung: 0,0). Drücken Sie die Taste, um diesen Wert zu ändern (Wertebereich: -0,5 ~ 0,5 V). Ein positiver Wert (A) bedeutet eine Erhöhung, ein negativer Wert eine Verringerung.
Nachdem Sie den Eingangswert eingestellt haben, halten Sie die Taste länger als 2 Sekunden gedrückt und lassen Sie sie dann los. Die Ausgangsanzeige leuchtet auf (Kalibrierungsausgang), und der Kalibrierungswert wird angezeigt.
Die Einstellmethode ist dieselbe wie für den Eingang. Nach der Einstellung des Ausgangswerts halten Sie die Taste länger als 2 Sekunden gedrückt. Nach dem Loslassen der Taste wird der eingestellte Wert gespeichert, und die Anzeige kehrt zum Normalzustand zurück. Der eingestellte Korrekturwert wird sofort wirksam, und es kommt zu keiner Stromunterbrechung.
Hinweis:
Bei einer Eingangsspannung unter 4 V funktioniert das eingebaute Voltmeter nicht und zeigt keinen Messwert an.

Technische Daten

• Breite: 10 cm
• Höhe: 10 cm
• Gewicht: 0,1 kg
• Farbe: Schwarz
