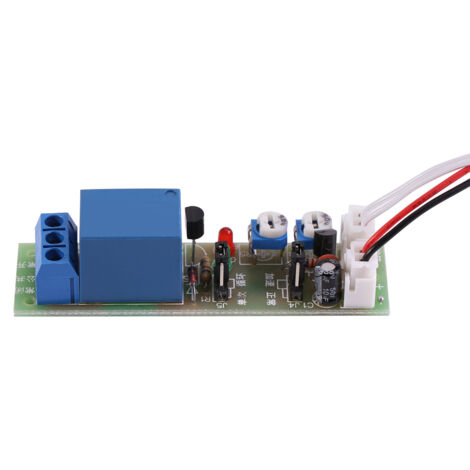

Einstellbares Zeitrelais-Modul DC24V, 0-15min Verzögerung, Ein/Aus-Schalter

Willkommen in unserem Shop! Dieses hochpräzise Zeitrelaismodul bietet stabile und zuverlässige Leistung für all Ihre Steuerungsanforderungen. Es verfügt über zwei Betriebsmodi: einen Einzelzyklus-Modus (einmalig) und einen Dauerzyklus-Modus, die bequem per Jumper ausgewählt werden können. Sie haben die volle Kontrolle über die Zeitsteuerung mit unabhängig einstellbaren Ein- (T1) und Ausschaltverzögerungen (T2), um Ihre spezifischen Anforderungen zu erfüllen. Ideal für die Automatisierung von Hin- und Herbewegungen, Einlauftests von Geräten oder jede Anwendung, die wiederholtes Ein- und Ausschalten erfordert. Typische Anwendungsbereiche sind zeitgesteuerte Maschinen, Testschaltungen für wiederholte Vorgänge und die Steuerung intermittierender Geräte wie z. B. Aquarienpumpen. **Wichtigste Spezifikationen:** * **Verfügbare Modelle:** Wählen Sie zwischen DC5V-, DC12V- oder DC24V-Versionen mit jeweils einem maximalen Zeitbereich von 0–15 Minuten oder 0–60 Minuten. *
**Belastbarkeit:** Maximal 10 A bei 250 V AC oder 10 A bei 30 V DC. *
**Produktabmessungen:** 70 mm lang x 20 mm breit (2,75 Zoll x 0,78 Zoll). *
**Zeitgenauigkeit:** Der Zeitfehler beträgt weniger als 2 %.
**Betriebsarten:** *
**Einmalmodus (Jumper an OP3):** Beim Einschalten oder Auslösen aktiviert sich das Relais sofort. Nach der eingestellten Verzögerung T1 deaktiviert es sich. Ein Auslösen während der Verzögerung hebt den Vorgang sofort auf. *
**Zyklusmodus (Jumper an OP4):** Nach dem Auslösen arbeitet das Modul kontinuierlich: Relais für die Zeit T1 EIN, dann für die Zeit T2 AUS, und dieser Zyklus wiederholt sich. T1 und T2 werden separat über zwei einstellbare Widerstände eingestellt. Ein Trigger während einer Verzögerung unterbricht den Zyklus.
**Tipp zur Schnelleinstellung:** Sie können die eingestellte Zeit überprüfen, indem Sie die Spannung (Uc) am Timer-Widerstand messen. Beispielsweise entspricht bei einem 5-V-Modul eine gemessene Uc von 2 V einer eingestellten Zeit von (2 V/5 V) * 15 min = 6 Minuten.
**Lieferumfang:** Die Verpackung enthält 1 Zeitrelaismodul.
