Allgemeine Beschreibung

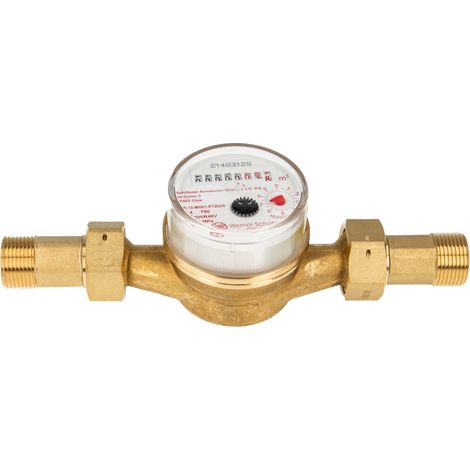

Der Einstrahlzähler ETK Kombi-Set (Warmwasser) ist ein hochpräzises Messgerät, das für die Erfassung von Warmwasser bis zu einer maximalen Temperatur von 30 Grad Celsius geeignet ist. Das Set beinhaltet einen Wasserzähler der Marke Schlösser Armaturen GmbH & Co. KG, Typ Q3 4 R40, sowie die notwendigen Verschraubungen (1 Zoll x 3/4 Zoll AG). Der Zähler ist für den horizontalen oder vertikalen Einbau konzipiert und ermöglicht eine flexible Installation.Technische daten
- Eichlaufzeit: 6 Jahre
- Maximale Temperatur: 90 °C
- Betriebsdruck: 10 bar
- Baulänge: 130 mm
- Anschlussgewinde: 1 Zoll (33,2 mm) Außengewinde
- Rohrdimensionierung: Ø 20-22 mm (DN 20)
- Kleinste messbare Durchflussmenge Q1: 62,5 bis 100 Liter pro Stunde (0,0625-100 m³/h)
- Größte messbare Durchflussmenge im Dauerbetrieb Q3: 2500 Liter pro Stunde (2,5 m³/h)
- Größte messbare Durchflussmenge im kurzfristigen Maximalbetrieb: 3125 Liter pro Stunde (3,125 m³/h)
Kompatibilität und Zubehör
- Inkl. Dichtungen
- Plombierdraht
- Selflock-Plombe
- Zusätzliches Zubehör: tecuro Wasserzählerverschraubungs-Set (2 Stück, Material: Messing blank)
Installation
Der Wasserzähler kann sowohl horizontal als auch vertikal installiert werden. Bei der Installation ist die Fließrichtung zu beachten.
Anwendung
Der Einstrahlzähler ist geeignet für die Messung von Warmwasser und kann auch für leicht verschmutztes Wasser verwendet werden. Das Zählwerk ist um 360° drehbar, was eine Ablesung in jeder Lage ermöglicht. Der Zähler hat einen Zählbereich von 1 Liter bis 99999 m³.
Weitere Informationen
Der Zähler ist nicht frostgeschützt. Eine Eichbescheinigung liegt dem Zähler nicht bei, jedoch ist die Seriennummer auf dem Gehäuse eingedruckt. Zusammen mit der Konformitäts-Kennzeichnung (CE/M) kann der Zähler ohne zusätzliches Zertifikat verwendet werden.
