Allgemeine Beschreibung

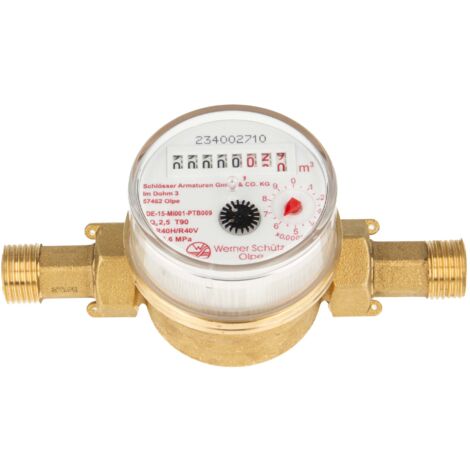

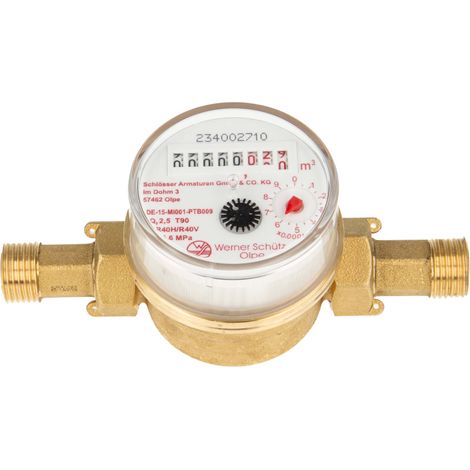

Der Einstrahlzähler ETK Kombi-Set (Warmwasser) ist ein zuverlässiges Messgerät für Warmwasseranwendungen bis zu einer maximalen Temperatur von 90 °C. Das Set beinhaltet einen Wasserzähler der Schlösser Armaturen GmbH & Co. KG, Typ Q3 2,5 R40, der die bisherigen Größen Qn 1,5/Qn 2,5 ersetzt. Der Zähler ist für den horizontalen oder vertikalen Einbau geeignet und ermöglicht eine präzise Messung auch bei leicht verschmutztem Wasser.Technische daten
- Maximale Betriebstemperatur: 90 °C
- Betriebsdruck: 10 bar
- Baulänge: 80 mm
- Anschlussgewinde: 3/4 Zoll (26,4 mm) Außengewinde
- Rohrdimensionierung: Ø 12-18 mm (DN 15)
- Kleinste messbare Durchflussmenge Q1: 62,5 bis 100 Liter pro Stunde (0,0625-100 m³/h)
- Größte messbare Durchflussmenge im Dauerbetrieb Q3: 2500 Liter pro Stunde (2,5 m³/h)
- Größte messbare Durchflussmenge im kurzfristigen Maximalbetrieb: 3125 Liter pro Stunde (3,125 m³/h)
Kompatibilität und Zubehör
- Inkl. Verschraubungen 3/4 Zoll x 1/2 Zoll AG
- Zusätzliches Zubehör: Dichtungen, Plombierdraht, Selflock-Plombe
- Material der Verschraubungen: Messing blank
Installation
- Einbau: horizontal oder vertikal (auch Fallrohr) möglich
- Fließrichtung beachten!
Anwendung
Der Zähler eignet sich zur genauen Messung von Warmwasser und ist ideal für den Einsatz in Wohnanlagen und ähnlichen Anwendungen. Die Ablesung ist durch das 360° drehbare Zählwerk in jeder Lage möglich.Weitere Informationen
- Eichlaufzeit: 6 Jahre
- Der Zähler ist nicht frost-sicher!
- Dem Zähler liegt keine Eichbescheinigung bei, jedoch ist die Seriennummer auf dem Gehäuse eingedruckt.
- Zusammen mit der Konformitäts-Kennzeichnung (CE/M) kann der Zähler ohne zusätzliches Zertifikat verwendet werden.
