Allgemeine Beschreibung

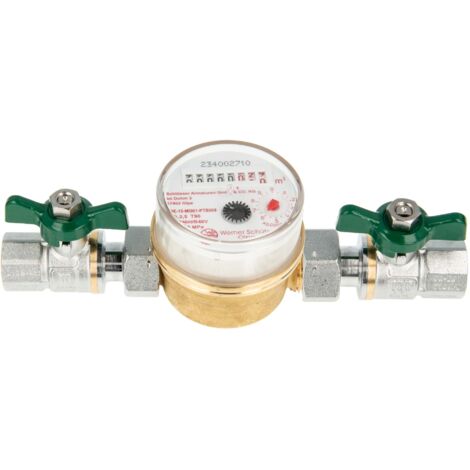

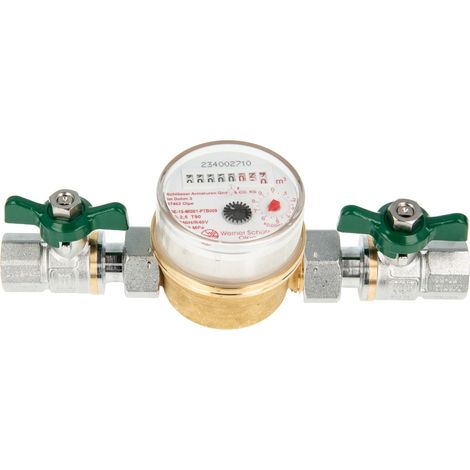

Das Einstrahlzähler ETK Kombi-Set (Warmwasser) ist ein hochwertiger Wasserzähler, der für den Einsatz in Warmwasserleitungen bis zu einer maximalen Temperatur von 90 °C geeignet ist. Das Set beinhaltet einen Wasserzähler der Marke Schlösser Armaturen GmbH & Co. KG sowie grüne Kugelhähne mit einem Durchmesser von 1/2 Zoll. Der Zähler ist für die Messung von leicht verschmutztem Wasser konzipiert und bietet präzise Messergebnisse durch ein durchdachtes Konstruktionsprinzip, das Nass- und Trockenraum trennt.Technische daten
- Maximale Betriebstemperatur: 90 °C
- Betriebsdruck: 10 bar
- Baulänge: 80 mm
- Anschlussgewinde: 3/4 Zoll (26,4 mm) Außengewinde
- Rohrdimensionierung: Ø 12-18 mm (DN 15)
- Kleinste messbare Durchflussmenge Q1: 62,5 bis 100 Liter pro Stunde (0,0625-100 m³/h)
- Größte messbare Durchflussmenge im Dauerbetrieb Q3: 2500 Liter pro Stunde (2,5 m³/h)
- Größte messbare Durchflussmenge im kurzfristigen Maximalbetrieb: 3125 Liter pro Stunde (3,125 m³/h)
- Gehäusematerial: Messing
- Messing-Kugelhahn Typ R251W mit Überwurfverschraubung
- Betriebstemperatur des Kugelhahns: -20 °C bis +185 °C
- Betriebsdruck bei 100 °C: 35 bis 42 bar
Kompatibilität und Zubehör
- Inklusive Dichtungen, Plombierdraht und Selflock-Plombe
- Der Zähler ist nicht frostgeschützt
Installation
- Einbau: horizontal oder vertikal (auch Fallrohr möglich)
- Fließrichtung beachten
Anwendung
- Geeignet für die Messung von Warmwasser bis 90 °C
- Präzise Ablesung durch 360° drehbares Zählwerk
- Zählwerk mit 8 Rollen für den Zählbereich von 1 Liter bis 99999 m³
Weitere Informationen
- Eichlaufzeit: 6 Jahre
- Seriennummer auf dem Gehäuse eingedruckt
- Konformitäts-Kennzeichnung (CE/M) vorhanden
